近日在加州Burlingame举行的”半导体集成和 封装 3D架构会议”（3D Architectures for SEMIconductor Integration and PACkaging conference）上，来自北卡微电子咨询公司（MCNC，Cary）的咨询师Philip Garrou重点介绍了该技术的起源和面临的挑战，并指出，在1980到2000年间微缩化的趋势已经开始转向3D架构。
“我们已经看到了封装微缩化的趋势，封装形式出现了多种变化，从DIP到BGA及其他种类，”他说。“随着封装尺寸逐渐接近芯片尺寸，很明显如果不能继续在平面上微缩，那么就只能在垂直方向上进行。大家已经开始减薄芯片，并将其堆叠——也就是3D封装。最终，我们会得到 3D集成 概念。”
由于3D电路集成可以缓解互连延迟和密度问题，并降低芯片面积，因此穿透硅通孔（TSV）已经成为一种必然的选择。2007年，半导体工业协会（SIA）已经发出警告，在未来10年左右的时间，晶体管尺寸的缩减将会受限于基本物理定律，因此摩尔定律将要触及“红色砖墙”。尽管目前业界还在探索像碳纳米管、量子自旋和分子开关等全新的器件结构，但都无法及时实现量产。而3D IC集成却可以在10年内保持技术的向前发展。
“从电学角度来说，低k集成已经无可挽回地失败了，”Garrou这样评价。 “此外，如果我们缩减芯片上铜互连的尺寸，电阻值将会增大。在65 nm节点，由于电子的表面散射效应，互连的截面太小已经引发了电阻和电容问题。连线的横截面积已经低于电子在铜体材中的平均自由程，并且用于阻止铜迁移的阻挡层厚度已经成为半导体截面上很大的一部分。”如果这些还不够的话，我们还可以看到，处理器的时钟速度趋于饱和、存储器的带宽无法增长，这都需要增加缓存容量。

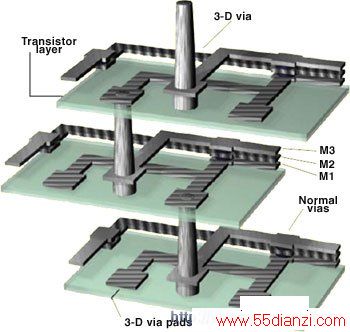

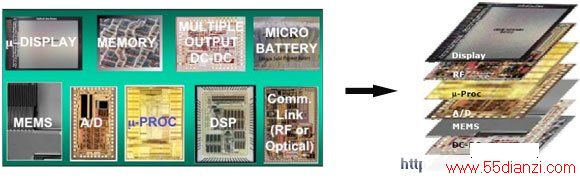

3D集成的圣杯是异质集成，其目的是可以将不同工艺技术和功能的芯片键合在一起成为一个器件，简单来说，就是通过将功能模块叠层并采用TSV，占用更少空间并获得更高的效率。然而在众多案例中，一个重大问题是 测试 。“如果将功能模块叠层时，将一颗好的芯片和一颗坏的芯片叠放在一起则会产生灾难性的后果，”Garrou说。“这同多芯片模块中已知良好芯片问题是一样的，只是现在要求叠层的两片晶圆都具有非常高的成品率。”
这种情况可以适用于存储器，但对其他那些最初成品率较低、随后逐渐提升的功能模块来说就会有问题。对于晶圆到晶圆3D应用来说，存在成品率问题，并且芯片尺寸必须一致，以存储器为例，需要完全相同的芯片堆叠在一起。“又无法将芯片按速度进行分类，较快的芯片可能与较慢的芯片叠层，虽然丧失了把坏芯片挑出去可获得的利润，但可以得到较高的吞吐率。”Garrou介绍说。
只需要进行一次对准，晶圆上所有的芯片都可以同时完成对准。而测试又一次成为一个难题。由于存储器芯片可以先进行测试，因此堆叠时可选择已知良芯片，但此后几年，不同的功能模块将被分离并堆叠，由于这些模块并不是完整的电路，因此如何完成测试还没有一个清晰的方案。这一局面会阻碍全芯片划分的进展。
对于TSV是在前道工艺（FEOL）还是后道工艺（BEOL）中完成还有不同的意见。根据Garrou的看法，最后制作TSV并不可取，其原因是先进的BEOL层是由不同的介电材料和金属层组成的复杂结构，还包括CMP工艺需要的辅助金属图案。“刻蚀这些多层结构比较困难并且与后道的工艺方案联系紧密，而TSV穿过BEOL层会阻挡布线的通道，提高布线的复杂性，可能还需要额外的金属层，”他解释说。“先制作TSV实际上是深槽电容技术，这种技术早已在像嵌入式存储器的制造中广泛使用。”
在TSV的深宽比方面，Garrou指出，尽管客户要求OEM提供10:1到 20:1的深宽比，但实际情况却并非如此。真正的应用中，最大的深宽比只有5:1。例如三星的存储器叠层在50-100 &mICro;m厚硅芯片上采用直径为35 µm 的TSV。芯片制造商发展蓝图的下一代目标是在25 µm厚硅片上制作直径为10-15 µm的TSV。“如果你能找到深宽比为30:1的应用，那么赶快告诉，”Garrou这样调侃，并补充说，英特尔存储器和处理器叠层采用的是10 µm厚芯片和4 µm直径的TSV。“我认为更小尺寸TSV的开发将与更薄的硅晶圆同步，对金属/金属键合尤其如此，这都将降低深宽比数值。采用SOI的家伙们只有2 µm的厚度了。”
在实施方面，Garrou强调，为了最大程度地受益于 3D集成 ，需要具有系统级的眼光。然而，3D集成需要全新的系统设计方法。将3D技术应用到目前的系统设计只是对2-D的优化，这样得到的提高有限；各家
公司必须重新思考处理器、存储器和I/O设计。功耗是一个关键问题，因为将功能集成相对容易而低成本的散热方案却很难。“我必须着重强调， 测试 和成品率问题很重要，并且为了解决这一问题需要开始探索容错性设计，”Garrou这样说。在实施3D过程中，另外一个重要问题是设计。无法将目前的EDA工具简单地扩展到3D IC上。尽管在这个领域已经有一些先头工作正在进行，但还需要取得重大突破才行。目前3D集成还只能用于像存储器、图像传感器和FPGA这样较为规则的结构中。
