PCB Matrix是一家专注于提高EDA设计效率，生产力和自动化的公司。如果您正在寻找超越竞争对手的解决方案，那么您来对地方了，我们的产品可以帮助你实现。PCB Matrix现在有2大类产品，分别是SYMBOL Wizard 和 LP Wizard。
Symbol Wizard 可以用来从PDF中提取信息来快速创建 原理图 库，并可以输出各种格式，包括APTURE, DXDESIGNER, ZUKEN, CONCEPT_HDL, PADS LogIC..
LP Wizard 可以通过模板创建PCB的零件库，根据IPC标准，帮助用户自动计算PAD和零件的各种尺寸，支持输出多种格式的AD库, Allegro, PADS, Expedition, Protel等
SYMBOL WIZARD
* 当今BGA零件的PIN脚数越来越多，有的甚至超过2000Pin脚.
* 如何快速提取Datasheet中的器件PIN信息到原理图编辑器中.
* 许多Symbol编辑器在创建有大量PIN的时候就会相当的麻烦，并花费很多的时间.
主要功能特点：

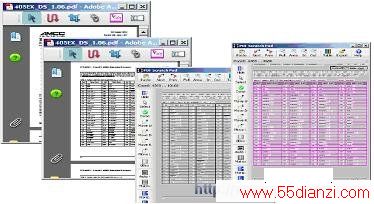

> 智能的 PDF 数据提取工具
Symbol wizard可以智能的从PDF文件中提取我们需要的信息。
* 可以对表格，图表，和文字进行分别提取
* 可直接提取BGA的引脚描述表
* 可以对多页同时进行提取
* PDF提取模板复用
> 业界第一个轻松创建多模块的原理图库
Symbol wizard可以根据器件功能分类创建器件库，例如从表格中选择类似PIN,FPGA中相同的IO Bank划分模块。

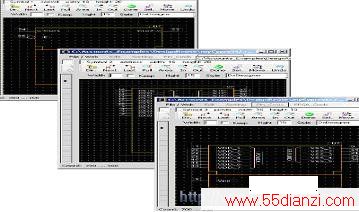

> 快速创建符合IEEE标准的原理图库
* 根据IEEE标准创建不同的Pin脚外型，如：时钟，低电压，电源/地，NC脚等。
* 自动创建并标注引脚信息
* 轻松定义PIN相应属性设定，满足公司内部的CAD设计标准。

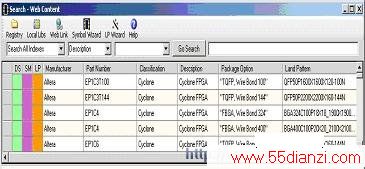

> 在线获取厂商模型或PIN数据生成器件
* 快速检索库并下载Pin Out信息
* 可以在线查看PDF Datasheet

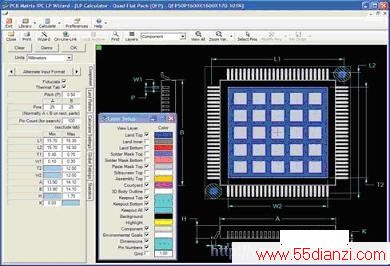

LP Wizards
* 零件的Pin数越来越多，PCB库创建过程越来越复杂
* 创建和管理维护大量的库需要很多的时间
* 器件焊盘,阻焊，钢网的大小是否合理？
* 器件和焊盘库名称是否规范标准？
* 能否做一次可产生多格式的PCB库文件？
* 丝印，标识，光学点等问题……
主要功能特点：
> 拥有各类通用器件的IPC模板
LP Wizard拥有通用的器件分类，如： BGA, DIP, QFP, SOP, CGA, LGA, SOJ等
> 帮助用户计算焊盘，阻焊，钢网大小
LP Wizard根据IPC的标准，帮我们自动计算焊盘，阻焊，钢网尺寸，也可以自定义尺寸。
> 自带大量库，强大的查找功能提高效率
> LP Wizards 自动生成器可用于生成如下 PCB 工具的库:
Allegro, Altium Designer, Board Station, CADSTAR, CR5000, Expedition, OrCAD PCB Editor, OrCAD Layout, PADS Layout,, Pantheon, P-CAD, Protel, Pulsonix.
> 其他功能：
* IPC标准的焊盘和器件自动命名
* 在线查看零件的Datasheet.
* 器件参数可以设定最大，最小值.
* 投入产出比（ROI）
