具体结构是将图片数据通过北翰科技公司的Verilink插件，从Matlab软件中送入FPGA芯片中的FIFO，小波变换模块从FIFO中依次读取数据，并进行变换，完成变换的数据通过FIFO送回Matlab软件，并显示在计算机的显示器上。
2．2 验证结果

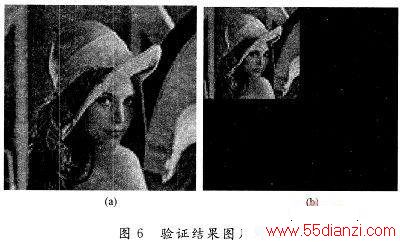

本文采用128×128像素RGB图片作为变换图像源，在计算机的Matlab软件中，将图片转换成一维数据流，并依次通过Verilink插件送入FPGA芯片的FIFO中，在送入数据的同时，FPGA中的变换模块从FIFO中读出数据进行变换，并将变换结果通过输出的FIFO送至计算机端的Mat lab软件。在完成全部数据变换后，在计算机端将获得的数据重新排列，并转换成128×128×3的RGB图片格式，并对比显示变换前和变换后的图片效果。变换前图片如图6(a)，变换并重排后图片如图6(b)，图片数据高频分量和低频分量分离正确无误。
3 结语
本文提出了无分裂步骤的小波变换结构，简化了变换模块的控制系统，采用数据流模式输入数据，并且和软硬件协同的工作方式良好配对，利用FPGA和计算机完成了二维小波变换的板级验证。本文提出的结构在5／3小波变换中有效运行，并起到简化结构的关键作用，下一步将尝试把该结构运用于9／7小波变换的硬件结构实现中，并提出适合9／7小波变换硬件实现的结构。
