摘要：为了实现把软件仿真的数据通过PCI总线DMA传输、处理后转换成高速视频串行数据流(LVDS数据流)，设计出了基于PCI9054的数据转换模块。通过介绍PCI总线接口协议芯片PCI9054的性能、特点，分析了windows的WDM驱动程序的特点，在软硬件设计中采用把数据缓存器设置为两组SRAM的结构，两组SRAM交替进行数据存取的方式，有效克服了数据流不连续的现象，解决了形成不间断数据流和两次DMA传输之间的数据间断问题。应用结果表明，该设计可满足数字视频带宽20 MHz以内的LVDS数据流的转换与传输。
关键词：数据转换；PCI9054；DMA数据传输；LVDS数据流；寄存器
外围部件互连总线PCI(Peripheral Component Interconnect)总线，是一种先进的高性能32／64位地址数据复用局部总线，可同时支持多组外围设备，并且不受制于处理器，为中央处理器与高速外围设备提供了一座沟通的桥梁，提高了数据吞吐量(32位时最大可达132 MB／s)，是现在PC领域中流行的总线。PCI总线具有严格的总线规范，这就保证了它具有良好的兼容性，符合PCI总线规范的扩展卡可以插入任何PCI系统可靠地工作。
1 PLX-PCI9054的结构和性能
PCI9054是PLX公司生产的PCI总线通用接口芯片，采用先进的PLX数据管道结构技术，符合PCIV2．1和V2．2规范。提供2个独立的可编程DMA控制器，每个通道均支持块和分散／集中的DMA方式，在PCI总线端支持32位／33 MHz，本地端可以编程实现8、16、32位的数据宽度，传输速率最高可达132 MB／s，本地总线端时钟最高可达50 MHz支持复用／非复用的32位地址数据。
PCI9054提供了PCI、EEPROM、LOCAL总线3个接口。PCI9054作为一种桥接芯片在PCI总线和LOCAL总线之间提供传递消息，既可以作为两个总线的主控设备去控制总线，也可以作为两个总线的目标设备去响应总线。PCI9054有6个零等待可编程FIFO存储器，它们分别完成PCI发起读、写操作，PCI目标读、写操作和DMA读、写操作。由于FIFO存储器的存在，数据可以大量突发传输而不丢失。这样不仅满足实时性要求，同时可根据用户的需要采用与PCI时钟异步的本地频率。串行EEPROM是用来在开机时初始化配置内部寄存器的。内部寄存器(ItnternalRegis-ters)标识地址映射关系以及PCI端和本地端工作状态，包括PCI配置寄存器组、Local配置寄存器组、Runtime寄存器组、DMA寄存器组、I2O消息寄存器组。FIFO和内部寄存器在计算机主机或者本地端都是统一编址的，用户可以从两端通过编程访问它们的每一个字节。
2 数据转换模块设计实现

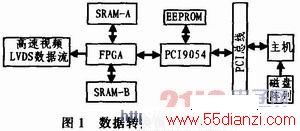

数据转换模块主要是为了把软件仿真的数据通过PCI总线DMA传输，经缓存、解码、编码、驱动等处理转换成高速串行数据流(LNDS数据流)。本设计中，数据转换模块的硬件组成包括：PCI接口芯片PCI9054、FIGA、EEPROM和SRAM。数据转换模块设计原理框图如图1所示。
www.55dianzi.com
2．1 PCI9054硬件接口设计
PCI9054供了3种物理总线接口：PCI总线接口、LOCAL总线接口和串行EPROM接口。FPGA通过专用接口芯片PCI9054与PCI总线相连，在FP-GA内部分配一块RAM用作数据的缓冲区，可用VHDL语言编程实现FPGA作为RAM控制器。PCI9054专用接口芯片内部2个独立DMA通道，可以实现系统数据在PC机内存与PCI板卡之间的高速传输，接口电路示意图如图2所示。
2．1．1 PCI9054与PCI总线接口
PCI9054与PCI总线接口连接相对简单，只要将PCI9054芯片的PCI端信号线与PCI插槽相应的信号线对应连接即可。这些信号包括地址数据复用信号、接口控制信号线、中断等信号线。在电路板制作上，需注意PCI总线信号的走线，为了满足反射条件，对信号走线有严格要求：普通信号长度，从插槽连接器到PCI桥芯片不大于1．5 inch(1 inch=0．025 4 m)，CLK信号走线长度为2．5±0．1 inch。否则会导致信号不稳定甚至总线冲突，无法开机。
2．1．2 PCI9054与LOCAL Bus接口
PCI9054与本地信号接口是相对重要的一部分。PCI9054有3种工作模式：M、C和J模式。M模式是专为Motorola公司的MCU设计的工作模式，主要针对Motorola公司高性能PC850／860的应用而设计。C模式下PCI9054芯片通过片内逻辑控制将PCI的地址线和数据线分开，方便地为本地工作时序提供各种工作方式，一般广泛应用于系统设计中。J模式是一种没有Local Master的工作模式，它的好处是地址数据线没有分开，严格仿效PCI总线的时序。J模式的接口设计相对复杂，最常用的是C模式。C模式下PCI9054分为PCIInitiator操作和PCI Target操作。在PCI Initiator操作过程中，本地总线主控设备能够直接通过PCI9054访问PCI总线，发起Local-to-PCI的数据传输。而在PCI Target操作过程中，PCI总线主控设备可以以总线宽度和突发传输功能访问PCI9054的3个本地空间(空间0，空间1和扩充ROM空间)，本设计就采用了C模式。
www.55dianzi.com
信号线连接主要包括：LHOLD(申请使用本地总线，输出信号)、LHOLDA(对LHOLD应答，输入信号)、ADS#(新的总线访问有效地址的开始，在总线访问first cLOCk设置时输出信号)、BLAST#(表示为总线访问的last transfer，输出信号)、LW／R#(高电平表示读操作，低电平表示写操作，输出信号)、LA[31：2](地址线)、LD[31：0](数据线)、READY#(表示总线上读数据有效或写数据完成，用以连接PCI9054等待状态产生器，输入信号)。
2．1．3 PCI9054与EEPROM接口
PCI9054在加电启动时，需要从外部EEPROM读取初始化数据来配置PCI9054的内部寄存器，而且依赖于硬件板卡的硬件资源要求，以及选择正确的PCI9054工作模式。PCI9054提供4个管脚与串行EEPROM相连接，它们分别是EEDI、EEDO、EESK和EECS。本文选择的串行EEPROM是93L-C56，因此对应于93LC56的DI、DO、SK、CS这4个管脚。
在计算机加电自检期间，PCI总线的RST#信号复位。PCI9054内部寄存器的默认值作为回应。PCI9054出本地LRESET#信号并检测串行EEP-ROM，若串行EEPROM中的前33个bit不全为1，那么PCI9054确定串行EEPROM非空，用户可通过向9054的寄存器CNTRL的29位写1来加载EEPROM的内容到PCI9054的内部寄存器。配置的信息可在P1xSdk中的PLXMON下对EEPROM进行配置。
EEPROM配置信息主要包括以下两部分：1)PCI配置寄存器，填写生产商ID号、器件ID号、类码子系统ID号和子系统生产商ID号。对于PCI-9054，其生厂商ID号为1OB5，器件ID号为9054，子系统号为9054，子系统ID号为10B5，类码号为0680，表示其为桥设备中的其他桥设备类。 2)本地配置寄存器的配置，即对本地地址空间及其本地总线属性的配置。这些配置要根据实际开发的硬件板卡的硬件资源进行配置。设备人员配置寄存器的任务就是要把某一段本地地址映射为PCI地址，也就是当主机CPU要访问本地地址空间时，要知道其对应的PCI总线地址。
2．2 数据缓存器设计
数据缓存器由两组SRAM组成，在模拟数据时，主机从磁盘阵列上读取要模拟的数据，通过PCI总线的DMA传输给FPGA，首先存到SRAM-A里，SRAM-A存储满时，开始以一定的速率读SRAM-A里的数据，并串转换成串行数据，用LVDS信号形式发送，在读的同时主机启动第二次DMA传输数据给FPGA，再存到SRAM-B，SRAM-A读完、SRAM-B写满就开始以一定的速率读SRAM-B的数据，并串转换成串行数据，用LVDS信号形式发送，这样轮番交替形成“乒乓机制”，有效克服了数据流不连续的现象，解决了形成不间断数据流和两次DMA传输之间的数据间断问题。
3 工作流程
在设计中，PCI端的数据传输主要是利用PCI9054的BLOCK DMA模式。PCI9054集成了2个相互独立的DMA通道，每个通道都支持Block DMA和Scatter／Gather DMA，通道0还支持Demand DMA传输方式。
Block DMA要求PCI主机或Loeal主机提供PCI和Local的起始地址、传输字节数、传输方向。主机设定DMA开始位启动DMA数据传输，一旦传输完成，PCI9054设定DMA“传输结束位”结束DMA。如果启动中断允许位，在传输结束时PCI9054将向主机(PCI主机或LOCAL主机)产生中断。在DMA传输中，PCI9054既是PCI总线的主控器又是Loeal总线的主控器。

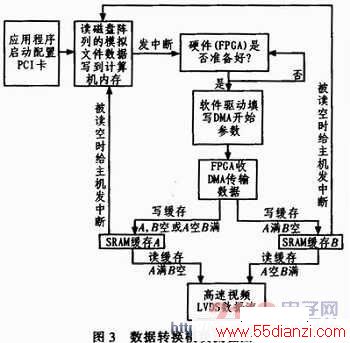

Scatter／Gather DMA要求主机在PCI空间或Local空间设定Descriptor模块，模块包括PCI和Local的起始地址、传输字节数、传输方向和下一个Descriptor模块的地址。PCI9054载人第1个Descriptor模块并发起传输，连续加载下一个模块，直到它侦测到“链结束位”有效，PCI 9054设置“传输结束位”，或者申请PCI或Local中断。这种模式下，PCI9054也可以在每个模块加载时有效中断信号，结束DMA传输。若Desc-riptor模块在本地存储空间，可以编程使DMA控制器在每次DMA传输结束后清除传输字节数。具体工作流程如图3所示。
