电路中地线的可靠性设计

有的设备为了降低接触点之间的电阻，在接触点采用导电性能良好的材料；为了防止金属被氧化而增加接触电阻，必要时可以在接触点镀银或者镀金来保持良好的接触效果，减小接触电阻。

3、降低地电阻

降低地电阻，有些特殊系统，必须增加接地极的表面积和增加土壤的导电率（如在土壤中注入盐水）。

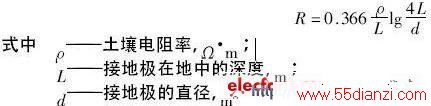

则系统的垂直接地极接地电阻R为：

接地电阻计算公式

例如，黄土ρ取200Ω.m,L为2cm,d为0.05，则垂直接地极接地电阻R为80.67Ω。

如在土壤中注入盐水，使ρ=20Ω.m时，则接地极接地电阻R为8.067Ω。

从上面的比较中，可以清楚地看出，接地电阻随着大地电阻率降低而减少。在一些特许系统中，对接地电阻和地电阻要求比较严格时，降低大地的电阻率，增加大地的导电性能是一个很好的办法。
