PAM-CEM:三维电磁仿真方案

　　(8)其他工具——CRIPTE。

　　CRIPTE是一个基于交互模式下的多导体传输线(MTL-Multiple Translation Lines)解决模块，由于可以与PAM-CEM进行完全耦合从而得出完整的电磁环境，该软件同时也是PAM-CEMV2009.0 电磁兼容解决方案软件包的一个模块。CTIPTE 软件包括LAPLACE线缆导线参数计算模块、CRIPTE 线缆网络计算分析模块、C3M耦合PAM-CEM参数分析模块和RORQUAL特殊电源信号计算分析模块等。

www.55dianzi.com其特点是：

　　◎可以与PAM-CEM进行完全耦合，与3D模型进行整体仿真分析以得出精确结果;

　　◎线缆网络的直观定义;

　　◎提供导线的所有必要特征(导线绝缘参数、屏蔽线缆参数和子网络对外等效S参数);

　　◎整套线缆信号完整性分析;

　　◎带有专门用于线缆网络的输出和后处理功能，便于观察结果。

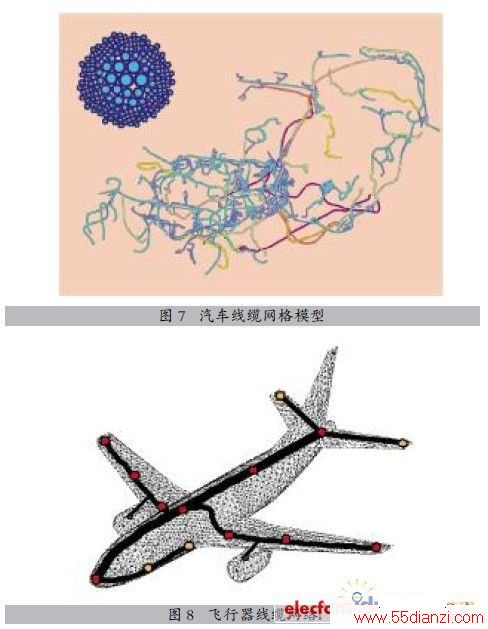

　　具体应用如图 7~ 图10所示。

　　四、软硬件平台支持

　　PAM-CEMV2010.0电磁兼容解决方案软件包包括几种电磁求解产品，PAM-CEM/FD求解时域电磁问题;CRIPTE求解线缆网络的传导现象;PAM-CEM/HF求解高频电大问题。由于这些模块不仅可以进行独立求解应用，还可以进行完全耦合应用，下表为PAM-CEM的模块所适用的操作平台。

　　硬件支持：512MB RAM(推荐使用1GB以上);桌面分辨率至少设置为1280×1024;安装目录下至少480MB空闲空间;3键鼠标(中键用来进行 选择旋转、确定等操作)。

上一页  [1] [2]
