绘图的API函数

绘图的API函数

一、 实验目的
学习使用嵌入式系统的绘图API 函数。理解绘图设备上下文（DC）在多任务操作系统
中的作用。会使用绘图设备上下文（DC）在屏幕上绘制一个圆角矩形和一个圆。了解绘制
动画防止闪烁的基本原理，可以实现无闪烁的动画。
二、 实验内容
本次实验通过使用嵌入式系统的绘图API 函数，首先，在屏幕上绘制一个圆角矩形和
一个整圆。然后，再在屏幕上无闪烁的绘制一个移动的正弦波。
三、 预备知识
1、用ARM SDT 2.5 集成开发环境，编写和调试程序的基本过程。
2、基于操作系统的应用程序的框架结构。
3、会使用Source Insight 3 编辑C 语言源程序
四、 实验设备及工具（包括软件调试工具）
硬件：ARM 嵌入式开发板、用于ARM7TDMI 的JTAG 仿真器、PC 机Pentumn100 以
上
软件：PC 机操作系统win98、ARM SDT 2.51 集成开发环境、仿真器驱动程序、Source
Insight 3
五、 实验步骤
1、在ARM SDT 2.51 中，使用实验一中创建好的模板，新建一个项目work1。把操作
系统的所需要的头文件（*.h）和库文件（*.alf）加入工程中。
2、用Source Insight 3 创建一个工程，把work1 中的C 语言源文件文件加入。
3、编辑Main.c 文件，在Main_Task 任务中加入代码。使用操作系统的绘图API 函数，
绘制出如图所示的图形。

提示：
⑴ 绘图必须通过使用绘图设备上下文（DC）来实现。绘图设备上下文（DC）中
包括了与绘图相关的信息，比如：画笔的宽度、绘图的原点等等。这样，在多任务系统
中，不同的任务通过不同的绘图设备上下文（DC）绘图才不会互相影响。
⑵ 绘制整圆可以用Circle 函数，绘制直线用Line 函数，绘制圆弧用ArcTo 函数。
调试的过程中可以在每条的绘图函数之后调用OSTimeDly()函数，使系统更新显示，输
出到液晶屏上，具体的细节原因见步骤5 的提示。
⑶ 为方便绘图，可使用SetDrawOrg 函数设置绘图的原点。

⑷ 因为本次实验不用系统的字符显示，所以，可以去掉Main()函数中LoadFont()
函数，以节省系统启动的时间。
4、用ARM SDT 2.5 编译、下载并调试上述程序，检查运行结果
5、在屏幕上无闪烁的绘制一个移动的正弦波。
提示：

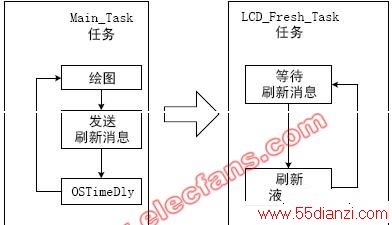

⑴ 在操作系统中，液晶显示屏的刷新是通过LCD_Fresh_Task 任务完成的。绘图
首先是在绘图缓冲区中完成的，然后，系统自动（也可以通过设置绘图设备上下文屏，
不让系统自动刷新）的向Lcd_Fresh_Task 发送的更新消息。其流程图如图所示。

⑵ 因为绘图是在后台进行的，绘制完成之后，再更新到液晶屏上，所以，在绘图
的时候不用担心反覆的擦除屏幕会引起屏幕的闪烁，这样，可以很方便的实现动画无闪
烁的显示。
⑶ 绘制完一次图形以后，必须要使用OSTimeDly()给出一定时间的延时（推荐用
200），同时，使Main_Task 任务主动让出对CPU 的控制权，使Lcd_Fresh_Task 任务可
以完成刷新。
⑷ 因为绘图需要使用sin()函数，所以需要在main.c 中加入#include <math.h>。
⑸ 为方便绘图，可使用SetDrawOrg 函数设置绘图的原点。
6、用ARM SDT 2.5 编译、下载并调试上述程序，检查运行结果
7、生成发行版本的.bin 文件，通过USB 下载到嵌入式开发板中，运行并检查输出结。
