S3F9488
点击数：7231 次 录入时间：03-04 11:55:02 整理：http://www.55dianzi.com 三星单片机
采用44脚与32脚封装。

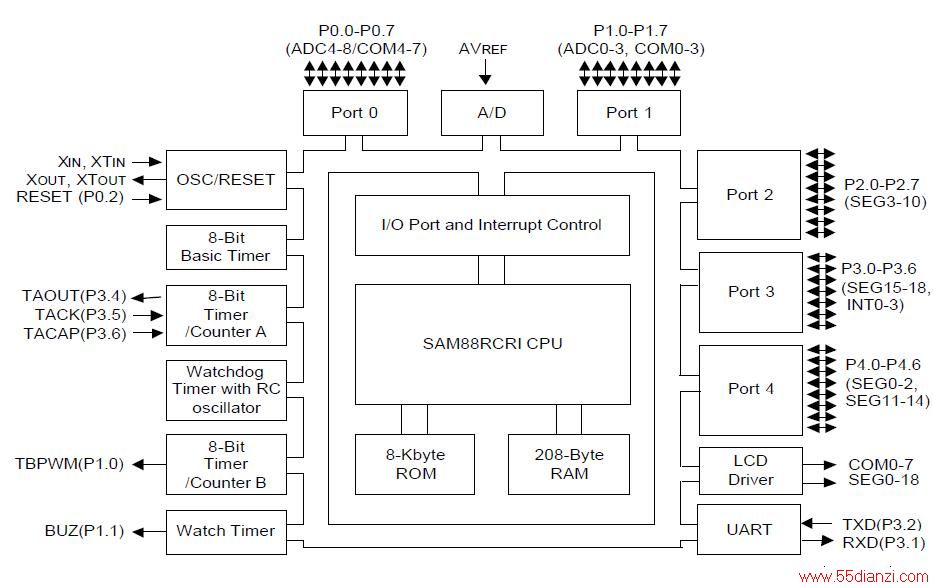

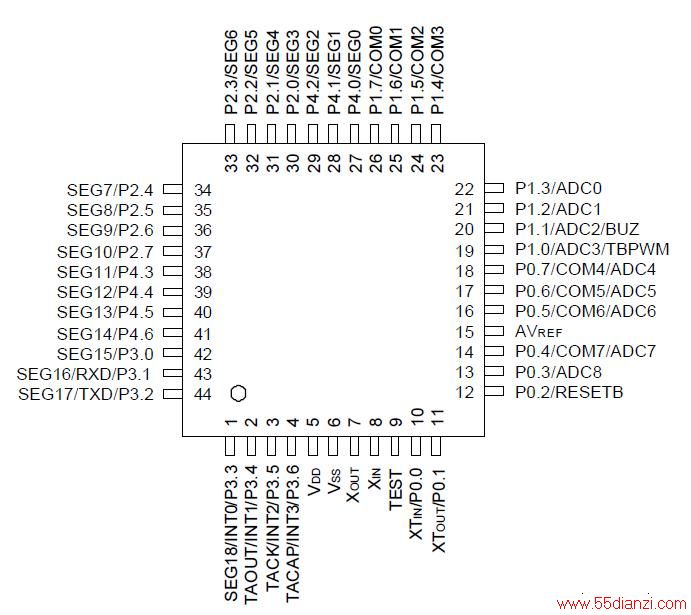

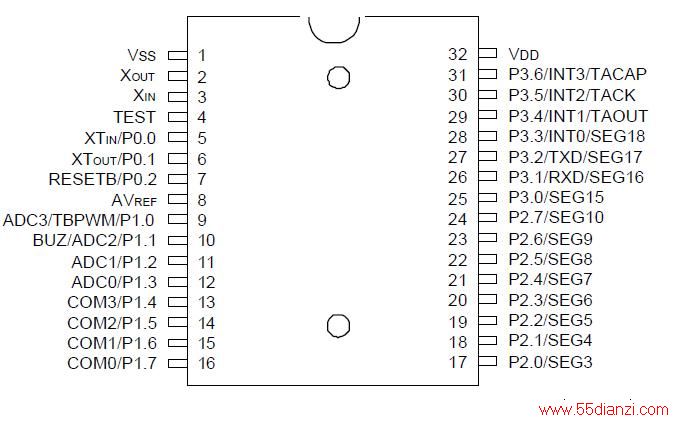

引脚排列图：
www.55dianzi.com
www.55dianzi.com
引脚
功能
代号
无锅开机电压(v)
1
锅具检测信号输入
PAN
0
2
过压／过流保护
INT
0
3
功率管使能控制
IGBTEN
3.2
4
风扇骆动信号输出
FAN
0
5
电源
VCC
5
6
接地
GND
0
7
外接8.0M Hz晶振
2.4
8
外接8.OMHz晶振
2.3
9
测试
TEXT
10
蜂呜器驱动信号输H{
BUZZER
0-4.56
j1
键控信号输入
KEY
11
12
复位输入
RESET
5
13
键控信号输入
KEY
0
14
功率管温度检测信号输入
T-ICBTIN
4.2
15
5V基准
5V
5
16
电网电压检测端
V-IN
3.2
17
电流检测信号输入
CUR
0.4
18
炉面温度检测信号输入
T-MAIN
0
19
功率调整信号输出
PWM
0.4
20
风扇驱动信号输出
FAN
4
21
指示灯控制信号输出
22
指示灯控制信号输出
23
显示屏驱动信号输出
