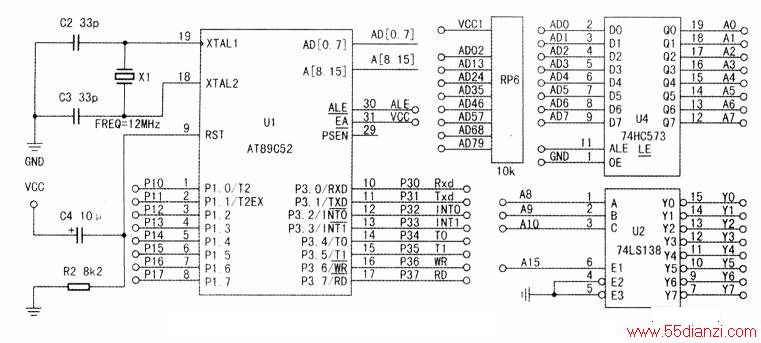

带总线扩展接口的单片机系统，包括外部32kRAM扩展、LCDl602接口、输入输出口。带编址扩展的单片机最小系统电路如下图所示。使用74HC573锁存低8位地址；74138实现8个地址扩展，74138的A、B、C接A8~A9，E1接Al5，E2、E3接地常有效，得到OF8FFH到OFFFFH8个地址或者8000H到8700H(无关位用0表示)。

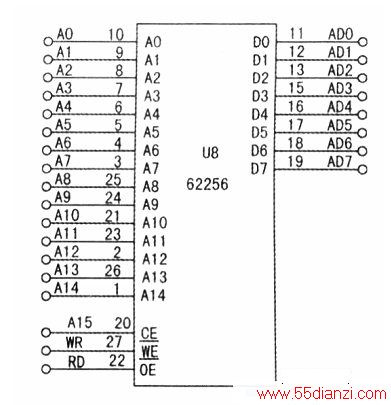

32k接口如下图所示。DO~D7接数据总线p0口，地址线AO～Al4接单片机地址总线低15位，单片机地址线Al5接片选信号，低电平有效，这样地址分配从OOOOH到7FFFH，与74138译码地址不冲突。

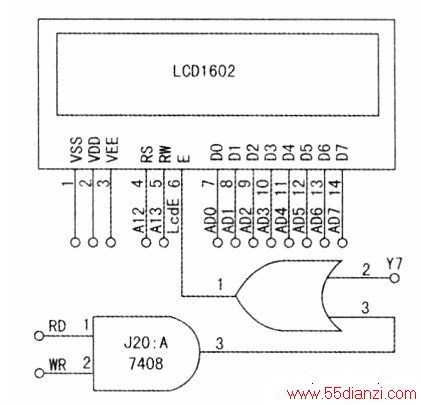

LCD1602接口电路如下图所示。
RS、RW分别接Al2、Al3，使能信号编址为Y7，这样LCD的四个驱动地址(数据读写和命令读写)为OCFFFH到OFFFFH(无关位为1)或者8700H到OB70OH(无关位为0)。

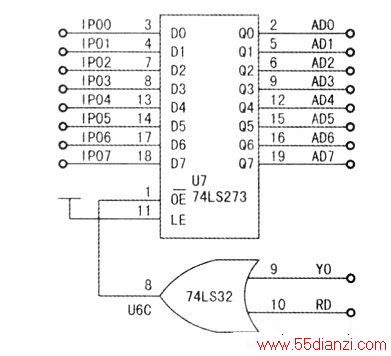

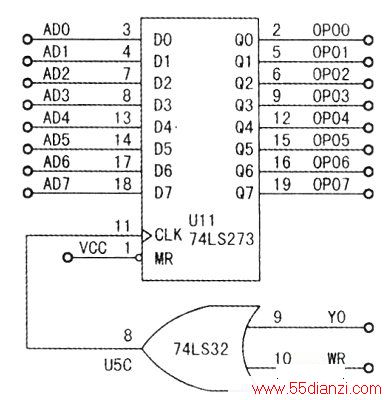

有些时候单片机引脚不够用，还要进行扩展，输入口扩展电路如上图所示，利用74HC573(74LS373)的高阻态功能，将其输出QO~Q7接P0口，在满足总线地址读操作中，可以把输入InPORT的数据读入单片机的累加器，地址为OF8FFH或8000H。输出口扩展电路如下图所示，利用74LS273数据锁存功能，在满足总线地址写操作中.可以把单片机累加器里的数据写入273锁存输出，地址为OF8FFH或8000H。由于所用控制总线不同，可以和输入共用地址。
