动态扫描显示接口电路及程序

    MOV R7,#255

    D1: MOV R6,#255

    D2: NOP

    NOP

    NOP

    NOP

    DJNZ R6,D2

    DJNZ R7,D1

    POP PSW

    RET

    DISPTAB:DB 28H,7EH,0a4H,64H,72H,61H,21H,7CH,20H,60H

    END

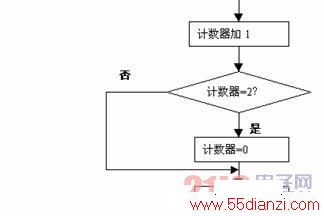

    从上面的单片机程序能看出，动态显示和静态显示相比，程序稍有点复杂，不过，这是值得的。这个程序有一定的通用性，只要改变端口的值及计数器的值就能显示更多位数了。下面给出显示程序的流程图。


<动态扫描程序框图>
