;将存于R3R2中高电平或低电平时间值转为BCD码放于XCQ中
;---------------------------------------------
BtoD:
push 00h
mov r0,#BCD
mov r4,#3
bd0: mov @r0,#0 ;BCD缓冲区清0
inc r0
djnz r4,bd0
mov r6,#16
bd1: clr c ;将R3R2中的16位二进制值转换为三字节BCD码存入BCD缓冲区中
mov a,r3
rlc a
mov r3,a
mov a,r2
rlc a
mov r2,a
mov r4,#3
mov r1,#bcd
BD3: mov a, @r1
addc a,@r1
da a
mov @r1,a
inc r1
djnz r4,bd3
djnz r6,bd1
mov r0,#xcq ;将转换结果从BCD缓冲中存入XCQ中
mov r1,#bcd
mov r4,#3
bd4: mov a,@r1
xchd a,@r0
inc r0
swap a
xchd a,@r0
inc r0
inc r1
djnz r4,bd4
pop 00h
ret
通过上面的程序我们读出了按下一个键后的编码的本质的东西
那么动手把 图画下来 找规律 解码
我把我例子长虹解码后的波形图 发出来
此主题相关图片如下：01.jpg 点击图片放大

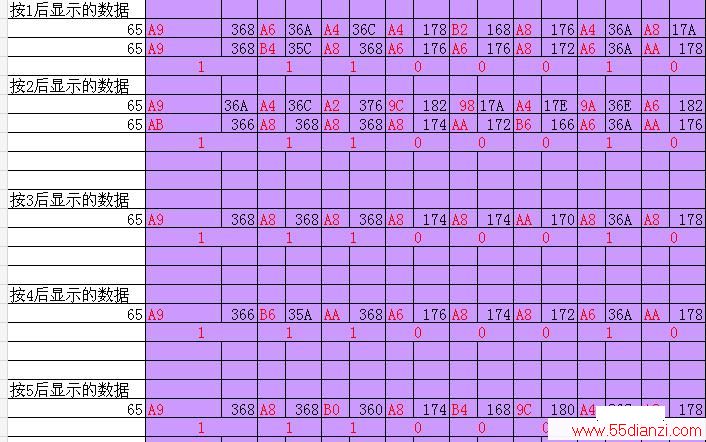

01。JPG 是脉冲开始时所有键前8个完全一样的高低脉冲

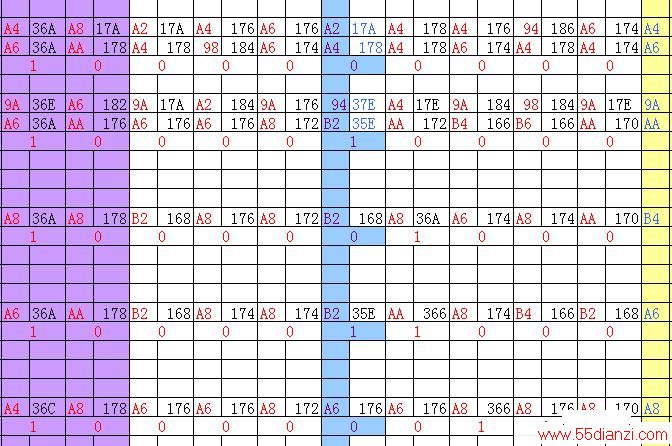

02。JPG 大家注意看按不同的键 中间只是有3个脉冲在变化 是EXCLE的 W列-AC列 而这3位数值就是我们解码的关键 01。JPG 中8位数 大家应该看出 所有键都是一样的11100010 后面02。JPG中我们把键码整理出来就是
按1键 00000000 00H
按2键 00010000 10H
按3键 00001000 08H
按4键 00011000 18H
按5键 。。。。。
后面就不写了

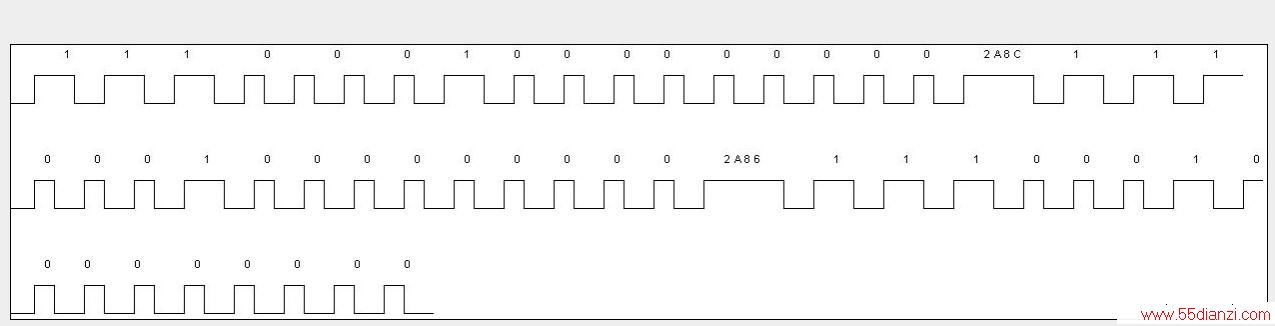

为了大家清晰可见 我把画出的最后的波形图03。JPG 贴出来 大家看下规律
此主题相关图片如下：03.jpg 点击图片放大
然后我们 来分析应该怎么解码 我相信到了这一步应该很简单了吧 比如在这个例子中 我们发现 后面的键码改变的部分完全是重复 那么为什么完全可以不去读后面的码 只读前面的16位的脉冲 放在寄存器中 再用比较指令 跳转 下面是针对这个波形图的解码程序 相信大家已经能用自己手中的利器 把它搞定了
写到这里 我觉得很疑惑 感觉自己没能把具体问题简单化 很多东西还是要*大家自己去消化理解了
程序看不懂。？那么OK 去翻指令 查书 一条一条看吧 程序我敢保证都是 编译通过的
下面是解码程序的关键代码 ：
DYKJZ: JB P3.6,$
LCALL YKJM ；核心解码代码子程序
cpl a
jz no ;判断是否为错误代码（0FFH)
cpl a
AJMP JZPD
NO: LJMP DYKJZ
RET
JZPD: CJNE A,#09H,JZ1 ；键码为09H吗？
AJMP KAIS ；键码为09H 转开始程序（）
JZ1: ；不为09H 转最开始 等待下一次遥控器按键到来
AJMP DYKJZ
RET
KAIS： ；放你需要执行的代码
；比如 点亮一个灯 给单片机接上串口 用单片机控制电脑的打开 放音乐。等等
；这些不属于本问讨论的范围 有兴趣的可以自己扩展
RET
；-----------------------
；核心解码代码子程序
；------------------------
YKJM：
PUSH PSW
PUSH 02H
PUSH 06H
