采用51单片机和CPLD构建复杂电路系统的设计思想

采用51单片机和CPLD构建复杂电路系统的设计思想

点击数:7777 次   录入时间:03-04 11:44:18   整理:http://www.55dianzi.com   51单片机
  图8 Mini51板实物图

  图8 Mini51板实物图

  Mini51 板系统结构如图9 所示,该板采用单片机+CPLD 结构,单片机为主,CPLD 为辅。与单片机相连的模块有:P1 口接发光二极管、蜂鸣器、继电器、AD/DA,P4 口(STC 单片机PLCC-44封装特有)接实时时钟DS1302、红外接收器,P3口接232 电平转换电路和4 个按键,单片机P0 口和P2 口以及P3.6、P3.7 作为总线使用,CPLD 直接驱动4 位数码管,并给LCD 提供使能信号,单片机和CPLD 引脚分别有扩展接口,板上集成5V稳压电源,可以外接DC9V 电源,也可以从计算机USB 口直接取5V 电源。

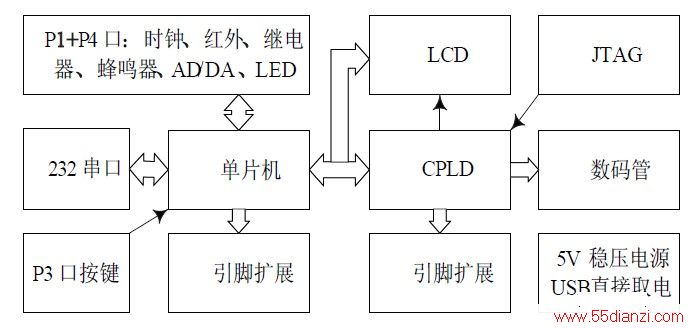

  图9 Mini51板结构图

  图9 Mini51板结构图

  单片机首选STC89C5X, 该系列单片机内部集成MAX810/STC810 专用复位电路, 内置看门狗, 超强抗干扰, 轻松过2KV/4KV 快速脉冲干扰(EFT), 加密性强,STC89C52RC ~STC89C58RD+ 系列与Intel8051 管脚兼容,宽电压,5.5V ~ 3.4V 给复位信号后能正常工作,PQFP-44,PLCC-44 封装有P4 口。

  STC89C51RC 有3 个定时器/ 计数器,1280 字节大容量内部数据 RAM ,特别是该系列单片机支持ISP 编程,开发无需高价的编程器,可实现远程升级,在ISP 下载编程时可设置6 或12 时钟/ 机器周期模式,在6 时钟模式,比普通51 速度快一倍。

  CPLD 有两种型号可选,ALTERA 的EPM7064和ATMEL 的ATF1504。



上一页  [1] [2]
