基于C51单片机Pl口的矩阵式键盘控制

　　矩阵式键盘又叫行列式键盘。就是用I/O口线组成行、列结构，按键设置在行列的交点上。在按键较多时多用矩阵式键盘，可以节省I/O口线。例如：占用8个I/O口线的4×4矩阵式结构可以构成16个键的键盘。当有键按下时，要逐行或逐列扫描来判断是哪个按键按下。通常的扫描方式有扫描法和反转法。

　　1、硬件设计
　　

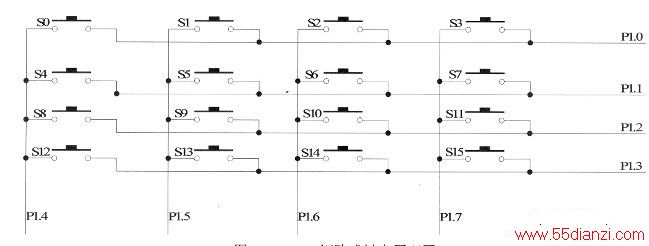

　　单片机的Pl口的低4位接矩阵键盘的行线，高4位接矩阵键盘的列线，如下图所示。

　　2.程序设计
　　

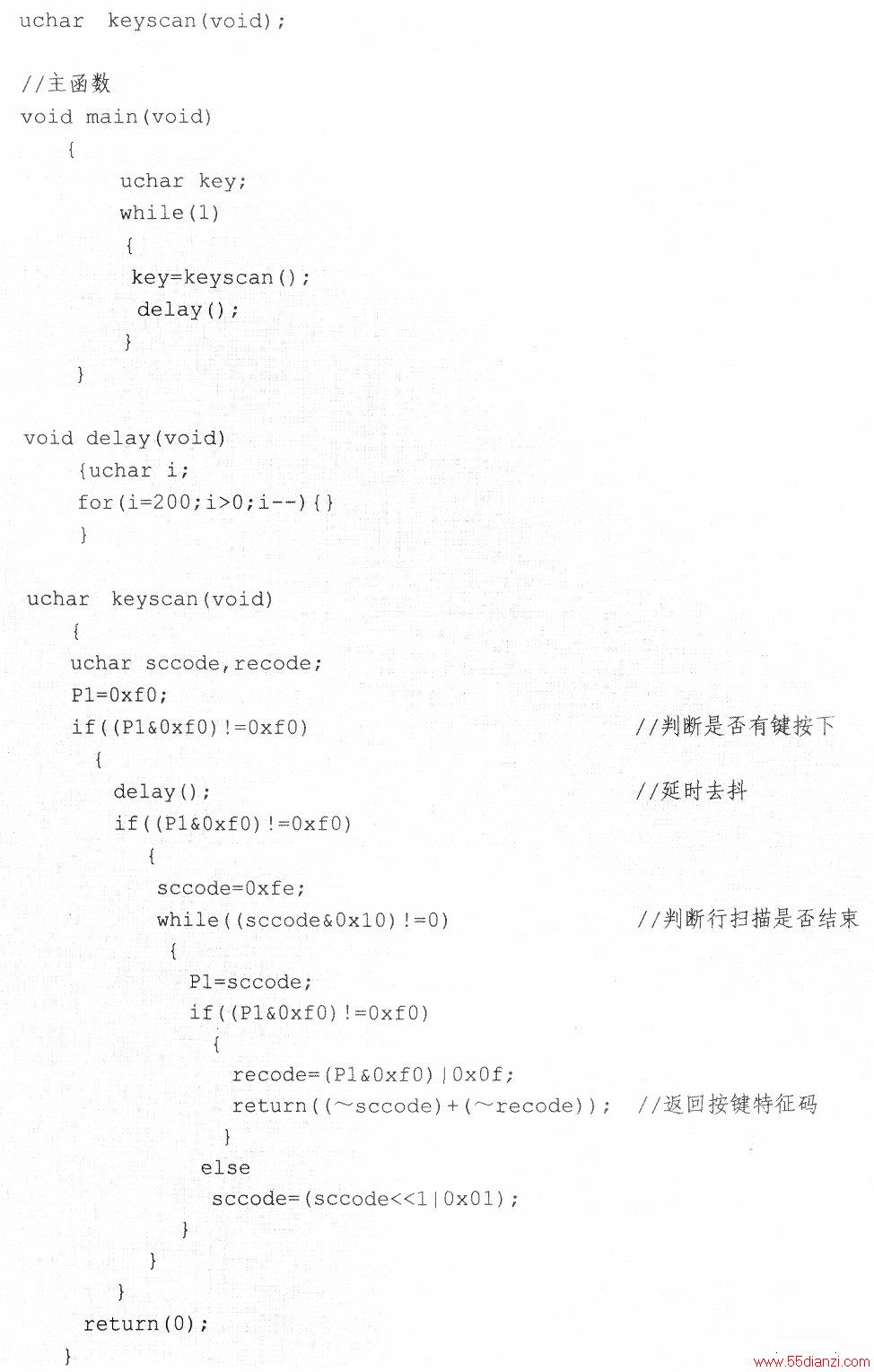

　　扫描函数的返回值为按键特征码，若无键被按下，返回值为0。程序清单如下：
