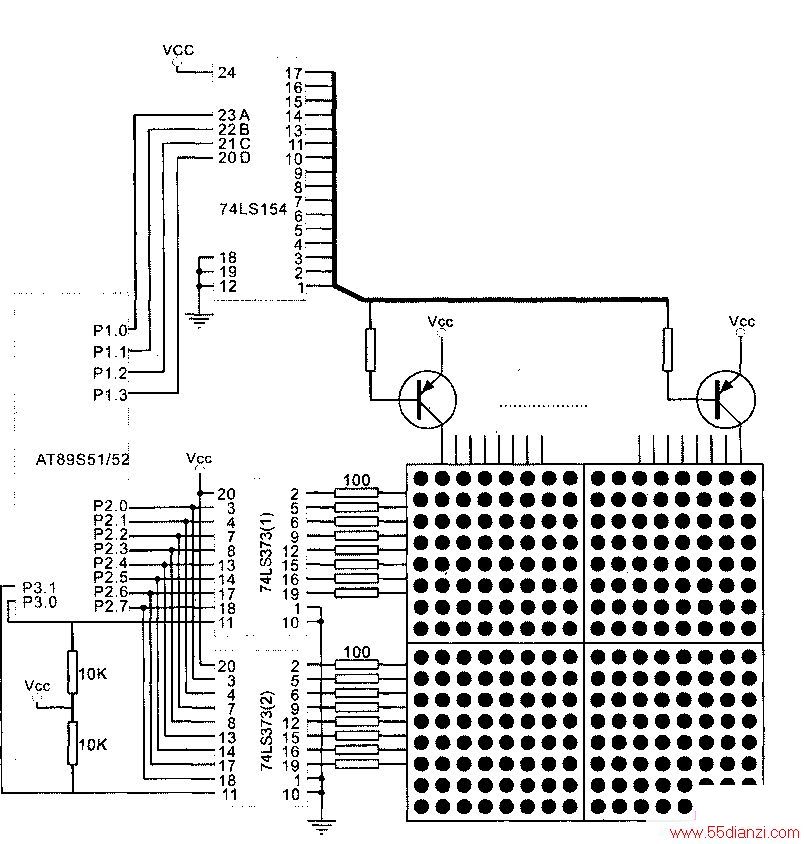

现在就通过AT89S51单片机来控制16×16点阵显示器，其硬件接法原理图如下图所示，AT89S51单片机的P1．0～P1．3与74LS154的A、B、C、D输入端对应相连，作为行扫描信号输出控制，P2口的8位与两片74LS373的8位输入端相连，P3．0和P3．1分别与74LS373(1)的11脚和74LS373(2)的11脚相连，作为上半部和下半部的数据输入控制使能端。
下面以共阴极16×16点阵显示器显示一个静态汉字为例，介绍其工作原理与步骤。
1、要静态显示一个"大"字，先将"大"字的代码编好。如右图所示，上方是1～16行，左边是a～p16列；上8列是a～h，下8列是i～p，编写代码时，上8列a～h，a是最低位，h是最高位，由高位到低位写代码就应该是从h～a，如第6行上8列代码h～a应该为01100010B，"1"为亮，"0"为灭，换算成16进制码应为62H。下面是前3行上半部和下半部的代码：第1行上半部代码h～a是00H，下半部代码p～i是20H；第2行上半部代码h～a是00H，下半部代码p～i是20H；第3行上半部代码h～a是20H，下半部代码p～i是30H；
2、要在16×16点阵显示器里显示一个"大"字，就先导通第1行，把上半部代码00H送出，再把下半部代码20H送出。接着是第2行导通，送上半部代码00H，下半部代码20H；接着又到第3行导通，送上半部代码20H，下半部代码30H…如此类推，直到第16行导通，分别送出上半部和下半部的代码就完成了一个"大"字代码的传送，通过延时就可以看到16×16点阵显示器上静止显示一个"大"字。
通过编写程序可随心所欲让16×16点阵显示器显示你要的内容
以下程序是静态和动态显示"大家好"三个汉字，动态显示的时候汉字是从右向左移动。程序可通过修改数值来改变静态显示的时间和动态移动的速度。程序反复进行。
运行16×16点阵显示"大家好"操作步骤：
1、通过40P排线把汉字点阵模块连接到PE-51单片机系统的扩展口上；
2、使用其附带编译软件MedWin编 写以上程序，并校对无误后编译生成后缀名为HEX的用户代码；
3、将PE-51单片机系统与电脑通过下载线连接好，并打开学习板电源；
4、打开下载软件Isp-down，将刚才生成的用户代码下载到AT89S51单片机上，我们可以看到点阵显示“大家好”三个汉字的静态与动态效果。
5、如果要显示其它汉字或字符，直接修改程序里的汉字字码表。再编译下载到AT89S51单片机上，使用非常方便，也可以将写好的AT89S51从学习板上取下插到点阵模块上通电运行。
