单片机教程实战8 串行接口

串行接口的一般概念
　　单片机与外界进行信息交换称之为通讯。

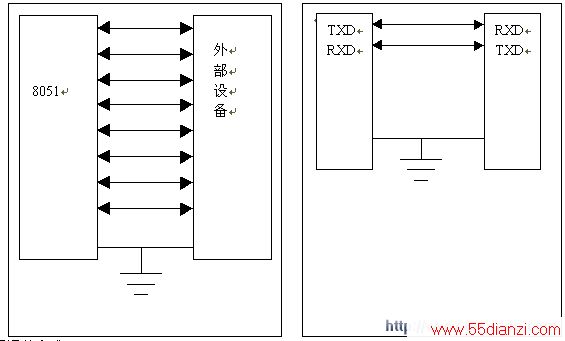

　　8051单片机的通讯方式有两种：
　　并行通讯:数据的各位同时发送或接收。
　　串行通讯:数据一位一位顺序发送或接收。参看下图：

　　串行通讯的方式
　　异步通讯：它用一个起始位表示字符的开始，用停止位表示字符的结束。其每帧的格式如下：
　　在一帧格式中，先是一个起始位0，然后是8个数据位，规定低位在前，高位在后，接下来是奇偶校验位（可以省略），最后是停止位1。用这种格式表示字符，则字符可以一个接一个地传送。
　　在异步通讯中，CPU与外设之间必须有两项规定，即字符格式和波特率。字符格式的规定是双方能够在对同一种0和1的串理解成同一种意义。原则上字符格式可以由通讯的双方自由制定，但从通用、方便的角度出发，一般还是使用一些标准为好，如采用ASCII标准。
　　波特率即数据传送的速率，其定义是每秒钟传送的二进制数的位数。例如，数据传送的速率是120字符/s，而每个字符如上述规定包含10数位，则传送波特率为1200波特。
　　同步通讯：在同步通讯中，每个字符要用起始位和停止位作为字符开始和结束的标志，占用了时间；所以在数据块传递时，为了提高速度，常去掉这些标志，采用同步传送。由于数据块传递开始要用同步字符来指示，同时要求由时钟来实现发送端与接收端之间的同步，故硬件较复杂。
　　通讯方向：在串行通讯中，把通讯接口只能发送或接收的单向传送方法叫单工传送；而把数据在甲乙两机之间的双向传递，称之为双工传送。在双工传送方式中又分为半双工传送和全双工传送。半双工传送是两机之间不能同时进行发送和接收，任一时该，只能发或者只能收信息。
　　2．8051单片机的串行接口结构
　　8051串行接口是一个可编程的全双工串行通讯接口。它可用作异步通讯方式（UART），与串行传送信息的外部设备相连接，或用于通过标准异步通讯协议进行全双工的8051多机系统也可以通过同步方式，使用TTL或CMOS移位寄存器来扩充I/O口。
　　8051单片机通过引脚RXD（P3.0，串行数据接收端）和引脚TXD（P3.1，串行数据发送端）与外界通讯。SBUF是串行口缓冲寄存器，包括发送寄存器和接收寄存器。它们有相同名字和地址空间，但不会出现冲突，因为它们两个一个只能被CPU读出数据，一个只能被CPU写入数据。
　　串行口的控制与状态寄存器
　　串行口控制寄存器SCON
　　它用于定义串行口的工作方式及实施接收和发送控制。字节地址为98H，其各位定义如下表：

D7

D6

D5

D4

D3

D2

D1

D0

SM0

SM1

SM2

REN

TB8

RB8

TI

RI






SM0、SM1：串行口工作方式选择位，其定义如下：

SM0、SM1

工作方式

功能描述

波特率

0 0

方式0

8位移位寄存器

Fosc/12

0 1

方式1

10位UART

可变

1 0

方式2

11位UART

Fosc/64或fosc/32

1 1

方式3

11位UART

可变

　　其中fosc为晶振频率
　　SM2：多机通讯控制位。在方式0时，SM2一定要等于0。在方式1中，当（SM2）=1则只有接收到有效停止位时，RI才置1。在方式2或方式3当（SM2）=1且接收到的第九位数据RB8=0时，RI才置1。
　　REN：接收允许控制位。由软件置位以允许接收，又由软件清0来禁止接收。
　　TB8: 是要发送数据的第9位。在方式2或方式3中，要发送的第9位数据，根据需要由软件置1或清0。例如，可约定作为奇偶校验位，或在多机通讯中作为区别地址帧或数据帧的标志位。
　　RB8：接收到的数据的第9位。在方式0中不使用RB8。在方式1中，若（SM2）=0，RB8为接收到的停止位。在方式2或方式3中，RB8为接收到的第9位数据。
　　TI： 发送中断标志。在方式0中，第8位发送结束时，由硬件置位。在其它方式的发送停止位前，由硬件置位。TI置位既表示一帧信息发送结束，同时也是申请中断，可根据需要，用软件查询的方法获得数据已发送完毕的信息，或用中断的方式来发送下一个数据。TI必须用软件清0。
　　RI： 接收中断标志位。在方式0，当接收完第8位数据后，由硬件置位。在其它方式中，在接收到停止位的中间时刻由硬件置位（例外情况见于SM2的说明）。RI置位表示一帧数据接收完毕，可用查询的方法获知或者用中断的方法获知。RI也必须用软件清0。



　　特殊功能寄存器PCON
　　PCON是为了在CHMOS的80C51单片机上实现电源控制而附加的。其中最高位是SMOD。
　　串行口的工作方式
　　8051单片机的全双工串行口可编程为4种工作方式，现分述如下：
　　方式0为移位寄存器输入/输出方式。可外接移位寄存器以扩展I/O口，也可以外接同步输入/输出设备。8位串行数据者是从RXD输入或输出，TXD用来输出同步脉冲。
　　输出串行数据从RXD引脚输出，TXD引脚输出移位脉冲。CPU将数据写入发送寄存器时，立即启动发送，将8位数据以fos/12的固定波特率从RXD输出，低位在前，高位在后。发送完一帧数据后，发送中断标志TI由硬件置位。
　　输入 当串行口以方式0接收时，先置位允许接收控制位REN。此时，RXD为串行数据输入端，TXD仍为同步脉冲移位输出端。当（RI）=0和（REN）=1同时满足时，开始接收。当接收到第8位数据时，将数据移入接收寄存器，并由硬件置位RI。

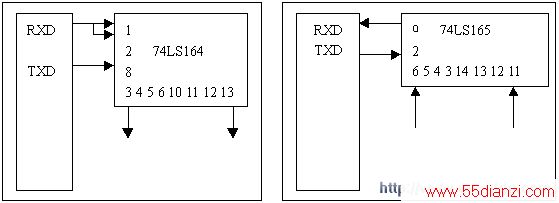

　　下面两图分别是方式0扩展输出和输入的接线图。

　　方式1
　　为波特率可变的10位异步通讯接口方式。发送或接收一帧信息，包括1个起始位0，8个数据位和1个停止位1。
　　输出 当CPU执行一条指令将数据写入发送缓冲SBUF时，就启动发送。串行数据从TXD引脚输出，发送完一帧数据后，就由硬件置位TI。
　　输入 在（REN）=1时，串行口采样RXD引脚，当采样到1至0的跳变时，确认是开始位0，就开始接收一帧数据。只有当（RI）=0且停止位为1或者（SM2）=0时，停止位才进入RB8，8位数据才能进入接收寄存器，并由硬件置位中断标志RI；否则信息丢失。所以在方式1接收时，应先用软件清零RI和SM2标志。
　　方式2
　　方式月为固定波特率的11位UART方式。它比方式1增加了一位可程控为1或0的第9位数据。
　　输出: 发送的串行数据由TXD端输出一帧信息为11位，附加的第9位来自SCON寄存器的TB8位，用软件置位或复位。它可作为多机通讯中地址/数据信息的标志位，也可以作为数据的奇偶校验位。当CPU执行一条数据写入SUBF的指令时，就启动发送器发送。发送一帧信息后，置位中断标志TI。
　　输入: 在（REN）=1时，串行口采样RXD引脚，当采样到1至0的跳变时，确认是开始位0，就开始接收一帧数据。在接收到附加的第9位数据后，当（RI）=0或者（SM2）=0时，第9位数据才进入RB8，8位数据才能进入接收寄存器，并由硬件置位中断标志RI；否则信息丢失。且不置位RI。再过一位时间后，不管上述条件时否满足，接收电路即行复位，并重新检测RXD上从1到0的跳变。
　　工作方式3
　　方式3为波特率可变的11位UART方式。除波特率外，其余与方式2相同。
　　波特率选择
　　如前所述，在串行通讯中，收发双方的数据传送率（波特率）要有一定的约定。在8051串行口的四种工作方式中，方式0和2的波特率是固定的，而方式1和3的波特率是可变的，由定时器T1的溢出率控制。
　　方式0
　　方式0的波特率固定为主振频率的1/12。
　　方式2
　　方式2的波特率由PCON中的选择位SMOD来决定，可由下式表示：
　　波特率=2的SMOD次方除以64再乘一个fosc，也就是当SMOD=1时，波特率为1/32fosc，当SMOD=0时，波特率为1/64fosc
　　3．方式1和方式3
　　定时器T1作为波特率发生器，其公式如下：
　　波特率=定时器T1溢出率
　　T1溢出率= T1计数率/产生溢出所需的周期数
　　式中T1计数率取决于它工作在定时器状态还是计数器状态。当工作于定时器状态时，T1计数率为fosc/12;当工作于计数器状态时，T1计数率为外部输入频率，此频率应小于fosc/24。产生溢出所需周期与定时器T1的工作方式、T1的预置值有关。
　　定时器T1工作于方式0：溢出所需周期数=8192-x

[1] [2]  下一页
