摘要：51系列 单片机 开发板 在实验与教学环境中被广泛使用。主要介绍基于 SST 89E554 RC 单片机，设计一种带仿真功能的5l 单片机开发板 ，简易实用，成本低廉，很适合单片机爱好者制作和使用。
1 引 言
单片机实验和开发中最重要的一个环节就是程序的调试，通常采用烧写 芯片 直接到目标板上试验的方法，但是这样做在程序出现问题时比较麻烦，有时候也很难找到程序的问题出在哪里。另外也可以采用软件仿真的方式调试程序，但是这种方式也有局限性，软件仿真有时候并不能完全代替实际使用环境。因此单片机 仿真器 成了程序调试中一个重要的设备。然而仿真器的价格比较高，为解决这一问题，在用单片机开发产品时，虽然许多厂家设计了可编程ISP单片机，但是从安全与便捷方面考虑，单片机仿真器仍然是开发人员和爱好者不可或缺的 工具 。单片机仿真器在产品开发阶段可用来替代单片机进行软硬件调试，从而迅速发现、纠正程序中的错误，大大缩短单片机开发的周期。但实际中仿真器过于昂贵，因此，设计制作出一款廉价且实用的仿真器有着广泛的市场。
2 原理及系统结构
S ST 89E554RC是8位集成 存储器 的51系列兼容单片机，和51系列单片机软件兼容、 开发工具 兼容、管脚也兼容。
SST89E554RC片内有两块SuperFlash EEP．ROM，分为32K主块(BLOCk0)和8K次块(Block1)。
BlockO的地址范围是O000h～7FFFh；Blockl的地址范围是0000h～7FFFh。做仿真器时Blockl存储区烧写SohlCE仿真监控程序。
SST89E554RC具有在应用可编程(IAP)和在系统可编程(ISP)的功能，其中lAP是通过 串口 实现的。
仿真器就是利用了SST89E554RC的lAP功能。
由于SST89E554RC具有两块独立的SuperFlash程序存储区，当监控程序在Blockl存储区中运行时可以改写BlockO程序存储区中的程序，这就是仿真器的基本特性。
仿真器工作时，要把程序从PC机下载到仿真器的存储器中。SST89E554芯片有32KB的Super-Flash存储器，利用这种存储器可以进行高速读写的特点，能够实现系统编程(ISP)和应用编程(1AP)功能。首先在PC机上完成应用程序的编辑、汇编(或编译)和模拟运行，然后实现目标程序的串行下载。

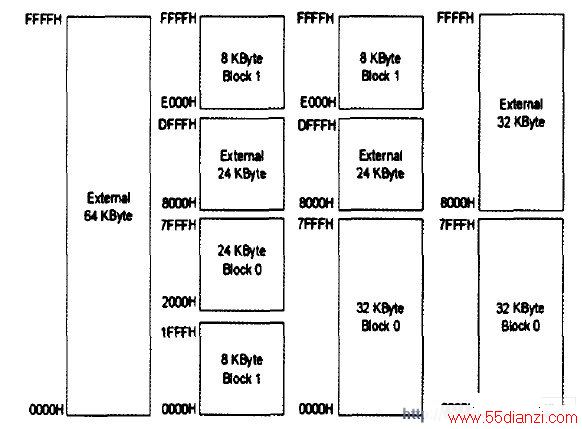

关于SST89E554存储器的分布图如图1。
图1 SST89E554存储器分布图
