针对此模块，进行了一个查表测试，即向 DPTR 0和DPTR1中分别写入data1和data2两个数据表的地址；而后利用dps选取DPTR0和DPTR1，再分别对其进行数据查表输出。具体波形如图5所示。

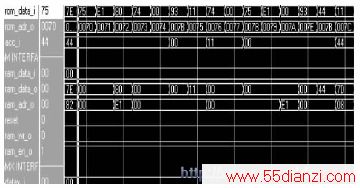

图5 PC指针的数据查表波形
选取DPTR1（已存入data2地址，执行指令75E180）后，将寄存器A清零(执行指令7400)，并将查表数据输出（执行指令93），输出数据为11H；而后选取DPTR0,再次将寄存器A清零，并进行查表输出，输出数据为44H。对比可发现输出数据与表中数据一致。由此表明，通过dps选取DPTR0和DPTR1，进行数据查表操作无误，即对PC指针模块的修改无误。
3.3 片外RAM数据读写测试
对于片外RAM数据读写测试，即大规模数据转移，测试方案为：首先将DPTR0和DPTR1中分别写入地址adr0和adr1,再分别对这两个地址写入数据，最后将这两个地址的数据通过DPTR0和DPTR1读出，将读出的结果与写入结果对比，具体测试波形如图6所示。

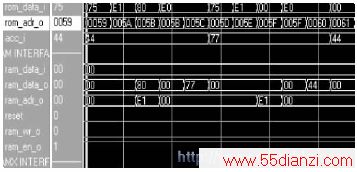

图6 片外RAM数据读写波形
将dps置位（执行指令75E180）选取DPTR1后，将片外RAM中adr1数据读出，输出数据为77H；将dps复位（执行指令75E100）选取DPTR0后,将adr0数据读出，输出数据为44H。经对比可发现与所写入的数据一致。由此可表明，通过dps选择DPTR0和DPTR1对片外RAM进行数据读写无误，即表明对片外RAM地址模块的修改无误。
3.4 FPGA仿真测试
基于MCS8051这款8051微控制器，我们还进行了实际的FPGA仿真测试。首先利用RS232接口，在从计算机上将大规模数据接收并写入到MCS8051片外RAM的地址adr0中；再利用例程2所给方法，进行大规模数据转移，将数据转移写入到地址adr1中；最后通过RS232接口将adr1中数据发送到计算机。通过对比发送和接收的数据发现，笔者对于DPTR的扩展无误。
结语
通过扩展DPTR可使8051在大规模数据转移时的执行效率大大提高，这使得采用扩展8051作为微控制器的嵌入式系统，在大规模数据转移时，其处理速度将大大提高。利用文中所阐述的方法也可将DPTR扩展为多组，但其具体应用意义尚需进一步探讨。
参考文献
[1] http://oregano.at/ip/ip12.htm .
[2] 卢毅，赖杰. VHDL与数字电路设计[M]. 北京：科学出版社，2001:99139.
[3] 吴炳胜，王桂梅. 80C51单片机原理与应用[M]. 北京：冶金工业出版社，2001.
[4] 王春玲. VHDL设计中电路优化问题探讨[J]. 单片机与嵌入式系统应用,2006(1):6971.
[5] 关华深，罗春，罗明清. 一款SoC的功能测试系统的设计[J]. 电子工程师,2005(4):1618.
