51单片机16*16LED点阵滚动显示

    0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,

    //改显示内容以下两行别改

    0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,

    0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF

};

/*主函数*/

void

main()

{

    uchar i,j;

     uint m=0; //m是从字模数组里向后取数据时的计数器，用以改变显示文字的内容，及滚动显示效果

     SCON=0;

    //初始化串口为工作方式0（同步通信方式，TxD输出同步脉冲）

     lie=0x7fff; //列选标志初始化

     while(1)

    //重复循环显示

     {

        for(j=0;j<10;j++)  //j用来控制屏上1帧显示内容停留的时间，即用来控制滚动速度

         {

            for(i=1;i<=31;i+=2)

            {

                P0=0xff; //先关显示，以免164内数据移动过程中在屏上产生不良影响，大家可以把这两句去掉比较下显示效果

                P2=0xff;

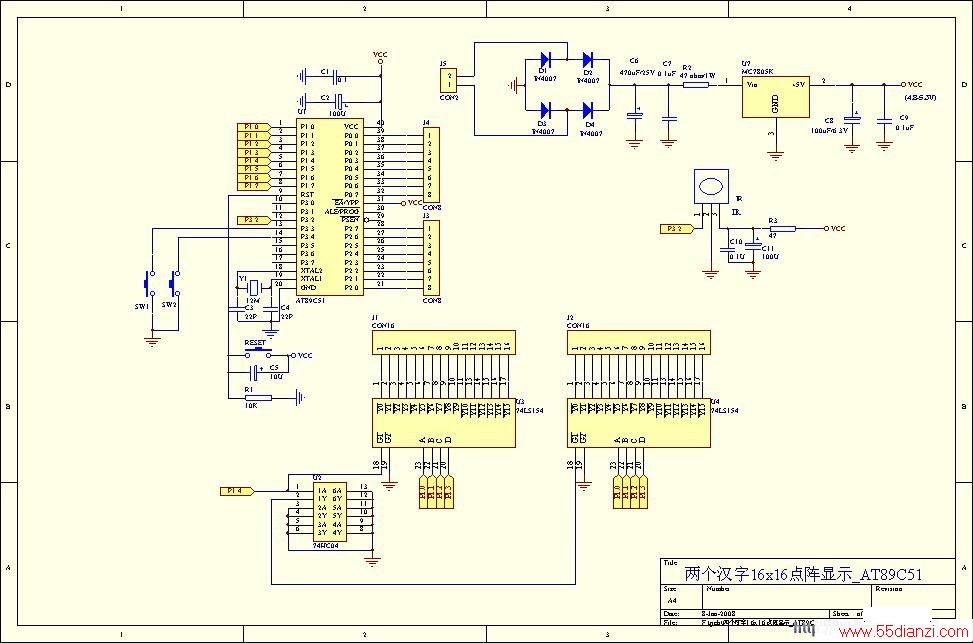

                SBUF=text[i+m]; //从串口发送字模数据（为什么要先发后一个数据，看下电路应该会明白吧：）

                while(TI==0);  //等待发送完毕

                TI=0;

                SBUF=text[i+m-1]; //从串口发送数据，补全整一列数据

                while(TI==0);

                TI=0;

                P0=lie%256; //选中要显示的那列，同时等于打开了那列的显示

                P2=lie/256;

                delay();  //延时，等待一段时间，让这列显示的内容在人眼内产生“视觉暂留”现象，略知生理的人应该都知道吧。

                lie=_iror_(lie,1);  //列选标志移位，准备用来选中下一列

            }

        } //返回显示下一列，直到16列都显示完成

        m+=2; //显示内容向后移一列

        if(m>1024) //这个数据为你的字模数组的大小-32，我的是1056-32=1024

        m=0;

    }

}

/*延时子程序*/

void delay()

{

    uint n;

    for(n=0;n<90;n++)

    {;}

}
