单片机演奏音乐实验

利用 单片机 演奏音乐大概是单片机爱好者感兴趣的问题之一。这里我们用网站提供的实验板来做这个实验，并且了解单片机演奏音乐的基本原理，和相关的源程序。

首先来完成必要的硬件部分，硬件部分比较简单，如下图：

AT89C51 单片机 的P2.5口控制一个8550的三极管，三极管控制电磁蜂鸣器的电源通断。

我们知道，声音的频谱范围约在几十到几千赫兹，若能利用程序来控制单处机某个口线的高电平或低电平，则在该口线上就能产生一定频率的矩形波，接上喇叭就能发出一定频率的声音，若再利用延时程序控制“高”“低”电平的持续时间，就能改变输出频率，从而改变音调。

例如，要产生200Hz的音频信号，200HZ音频的变化周期为1/200秒，即5ms。这样，当P2.5的高电平或低电平的持续时间为2.5ms时就能发出200HZ的音调。

乐曲中，每一音符对应着确定的频率，我们将每一音符的时间常数和其相应的节拍常数作为一组，按顺序将乐曲中的所有常数排列成一个表，然后由查表程序依次取出，产生音符并控制节奏，就可以实现演奏效果。

此外，结束符和体止符可以分别用代码00H和FFH来表示，若查表结果为00H，则表示曲子终了；若查表结果为FFH，则产生相应的停顿效果。

为了产生手弹的节奏感，在某些音符（例如两个相同音符）音插入一个时间单位的频率略有不同的音符。

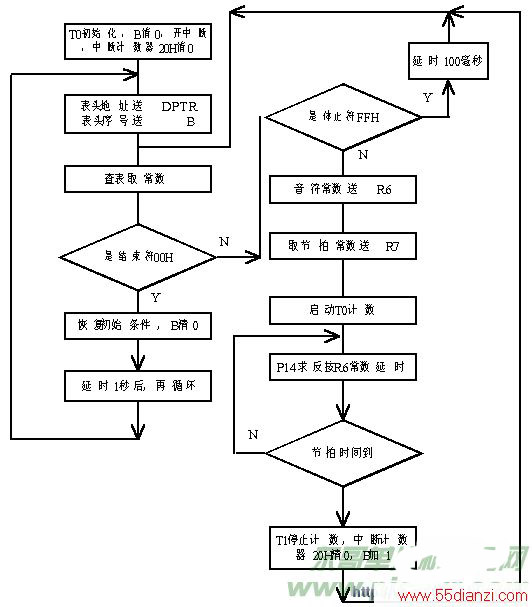

程序框图如图2所示。

下面给出程序序请单，可直接在51实验板上进行演奏。本程序演奏的是民歌“八月桂花遍地开”，C调，节奏为94拍/分。网友也可以自行找出一首歌，将乐曲翻译成码表输入机器，而程序不变。本实验方法简便，即使不懂音乐的人，将一首陌生的曲子翻译成代码也是易事，和着机器的演奏学唱一首歌曲，其趣味无穷。
