摘要：结合内置SED1335控制器的液晶显示模块LMBGA_032_49CK_的应用，介绍了SED1330/SED1335/SED1336/E1330等液晶显示控制器的电路特性、软件特性及接口电路，并给出了采用 单片机 AT89C52控制LCD的硬件接口电路和相应的控制软件。
关键词：LCD AT89C52 电路特性 软件特性 接口电路
液晶显示器简称LCD。LCD产品是世界上最省电的显示产品。由于液晶显示器具有低损耗、低价格、寿命长、接口方便等优点，被广泛应用于手机、照相机、计算机、智能仪器仪表等产品上。SED1330/SED1335/SED1336/E1330系列的主要电路特性和软件特性是相同的?熏但是应用最广泛的是SED1330/SED1335。这里以台湾南亚公司的液晶显示模块LMBGA_032_49CK_的应用为例来说明该系列控制器的应用。
1 液晶显示模块LMBGA_032_49CK_

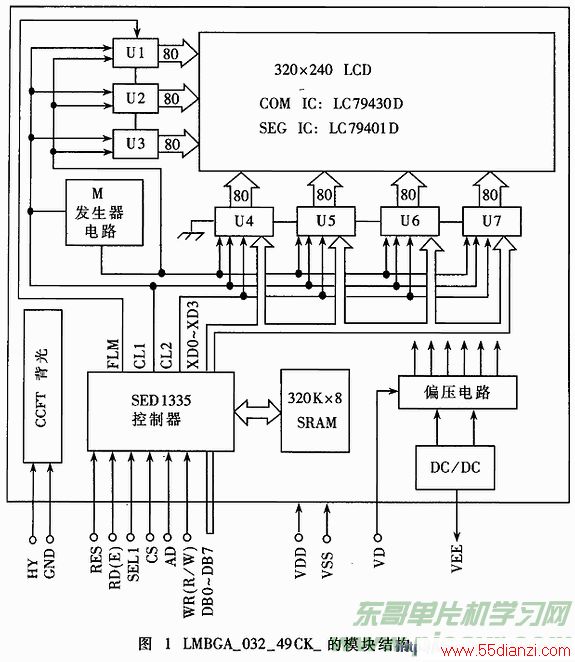

LMBGA_032_49CK_模块的结构框图如图1所示。从图中不难看出该模块是内置SED1335控制器的液晶显示模块(LCM)，它由CCFT背光、SED1335控制器、32K×8SRAM、驱动单元(图中U1～U7)、液晶板等部分组成。SED1335等具有较强功能的I/O缓冲器、较强的管理显示存储器的能力(有160种内部字符发生器，并能分区管理64K的显示存储器)和闪烁显示、点位移等特性。SED1335还可以4位数据并行发送，最大驱动能力为640×256点阵。
根据数据的性质，显示区具有文本显示特性和图形显示区。LMBGA_032_49CK_模块有320×240点阵，可以显示各种图形和文本信息。文本显示RAM区内各单元的数据都被认为是字符代码，SED1335使用这些代码确定字符库中的字符首地址，然后将对应的字模数据送到液晶显示的驱动单元中驱动系统显示。图形显示RAM中的每个字节数被直接送到液晶显示模块上，图形RAM的一个字节对应显示屏上的8×1点阵。
LMBGA_032_49CK_模块的外部接口引脚信号和功能如表1所示。从表中可以看出，SED1335等的接口控制电路内有两套时序电路，通过对这两套时序电路的设置，可满足Intel8080系列计算机操作时序和M6800系列计算机操作时序的要求。
表1 LMBGA_032_49CK_模块的外部接口引脚信号和功能
