第十六课：51单片机的复位

复位是 单片机 的初始化操作。单片机启运运行时，都需要先复位，其作用是使CPU和系统中其他部件处于一个确定的初始状态，并从这个状态开始工作。因而，复位是一个很重要的操作方式。但单片机本身是不能自动进行复位的，必须配合相应的外部电路才能实现。

复位电路：

    当MCS-5l系列 单片机 的复位引脚RST(全称RESET)出现2个机器周期以上的高电平时，单片机就执行复位操作。如果RST持续为高电平，单片机就处于循环复位状态。
根据应用的要求，复位操作通常有两种基本形式：上电复位和上电或开关复位。

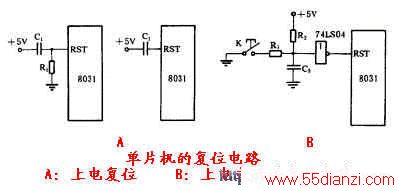

上电复位要求接通电源后，自动实现复位操作。常用的上电复位电路如下图A中左图所示。图中电容C1和电阻R1对电源十5V来说构成微分电路。上电后，保持RST一段高电平时间，由于 单片机 内的等效电阻的作用，不用图中电阻R1，也能达到上电复位的操作功能，如下图(A)中右图所示。

    上电或开关复位要求电源接通后， 单片机 自动复位，并且在单片机运行期间，用开关操作也能使单片机复位。常用的上电或开关复位电路如上图(B)所示。上电后，由于电容C3的充电和反相门的作用，使RST持续一段时间的高电平。当单片机已在运行当中时，按下复位键K后松开，也能使RST为一段时间的高电平，从而实现上电或开关复位的操作。
    根据实际操作的经验，下面给出这两种复位电路的电容、电阻参考值。
    上图(A)中：Cl＝10-30uF，R1＝1kO
    上图1．27(B)中：C：＝1uF，Rl＝lkO，R2＝10kO

单片机 复位后的状态：

    单片机 的复位操作使单片机进入初始化状态，其中包括使程序计数器PC＝0000H，这表明程序从0000H地址单元开始执行。单片机冷启动后，片内RAM为随机值，运行中的复位操作不改变片内RAM区中的内容，21个特殊功能寄存器复位后的状态为确定值，见下表。
值得指出的是，记住一些特殊功能寄存器复位后的主要状态，对于了解 单片机 的初态，减少应用程序中的初始化部分是十分必要的。
说明：表中符号*为随机状态；
A＝00H，表明累加器已被清零；

特殊功能寄存器
