第九课:8051单片机的存储器结构

第九课:8051单片机的存储器结构

点击数:7642 次   录入时间:03-04 11:41:52   整理:http://www.55dianzi.com   51单片机

MCS-51 单片机 在物理结构上有四个存储空间:

1、片内程序存储器
2、片外程序存储器
3、片内数据存储器
4、片外数据存储器

但在逻辑上,即从用户的角度上,8051 单片机 有三个存储空间:

1、片内外统一编址的64K的程序存储器地址空间(MOVC)
2、256B的片内数据存储器的地址空间(MOV)
3、以及64K片外数据存储器的地址空间(MOVX)
在访问三个不同的逻辑空间时,应采用不同形式的指令(具体我们在后面的指令系统学习时将会讲解),以产生不同的存储器空间的选通信号。

程序内存ROM

寻址范围:0000H ~ FFFFH 容量64KB
EA = 1,寻址内部ROM;EA = 0,寻址外部ROM
地址长度:16位
作用: 存放程序及程序运行时所需的常数。
七个具有特殊含义的单元是:
0000H —— 系统复位,PC指向此处;
0003H —— 外部中断0入口
000BH —— T0溢出中断入口
0013H —— 外中断1入口
001BH —— T1溢出中断入口
0023H —— 串口中断入口
002BH —— T2溢出中断入口

内部数据存储器RAM
      物理上分为两大区:00H ~ 7FH即128B内RAM 和 SFR区。
作用:作数据缓冲器用。

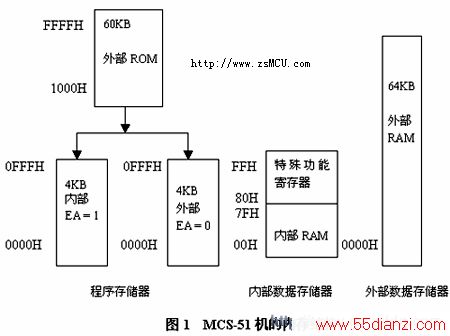

下图是8051 单片机 存储器的空间结构图

程序存储器

    一个微处理器能够聪明地执行某种任务,除了它们强大的硬件外,还需要它们运行的软件,其实微处理器并不聪明,它们只是完全按照人们预先编写的程序而执行之。那么设计人员编写的程序就存放在微处理器的程序存储器中,俗称只读程序存储器(ROM)。程序相当于给微处理器处理问题的一系列命令。其实程序和数据一样,都是由机器码组成的代码串。只是程序代码则存放于程序存储器中。
   MCS-51具有64kB程序存储器寻址空间,它是用于存放用户程序、数据和表格等信息。对于内部无ROM的8031 单片机 ,它的程序存储器必须外接,空间地址为64kB,此时单片机的端必须接地。强制CPU从外部程序存储器读取程序。对于内部有ROM的8051等单片机,正常运行时,则需接高电平,使CPU先从内部的程序存储中读取程序,当PC值超过内部ROM的容量时,才会转向外部的程序存储器读取程序。
    当=1时,程序从片内ROM开始执行,当PC值超过片内ROM容量时会自动转向外部ROM空间。
    当=0时,程序从外部存储器开始执行,例如前面提到的片内无ROM的8031 单片机 ,在实际应用中就要把8031的引脚接为低电平。
    8051片内有4kB的程序存储单元,其地址为0000H—0FFFH, 单片机 启动复位后,程序计数器的内容为0000H,所以系统将从0000H单元开始执行程序。但在程序存储中有些特殊的单元,这在使用中应加以注意:
    其中一组特殊是0000H—0002H单元,系统复位后,PC为0000H, 单片机 从0000H单元开始执行程序,如果程序不是从0000H单元开始,则应在这三个单元中存放一条无条件转移指令,让CPU直接去执行用户指定的程序。
    另一组特殊单元是0003H—002AH,这40个单元各有用途,它们被均匀地分为五段,它们的定义如下:
     0003H—000AH  外部中断0中断地址区。
     000BH—0012H  定时/计数器0中断地址区。
     0013H—001AH  外部中断1中断地址区。
     001BH—0022H  定时/计数器1中断地址区。
     0023H—002AH  串行中断地址区。
    可见以上的40个单元是专门用于存放中断处理程序的地址单元,中断响应后,按中断的类型,自动转到各自的中断区去执行程序。从上面可以看出,每个中断服务程序只有8个字节单元,用8个字节来存放一个中断服务程序显然是不可能的。因此以上地址单元不能用于存放程序的其他内容,只能存放中断服务程序。但是通常情况下,我们是在中断响应的地址区安放一条无条件转移指令,指向程序存储器的其它真正存放中断服务程序的空间去执行,这样中断响应后,CPU读到这条转移指令,便转向其他地方去继续执行中断服务程序。

下图是ROM的地址分配图:

    从上图中大家可以看到,0000H-0002H,只有三个存储单元,3个存储单元在我们的程序存放时是存放不了实际意义的程序的,通常我们在实际编写程序时是在这里安排一条ORG指令,通过ORG指令跳转到从0033H开始的用户ROM区域,再来安排我们的程序语言。从0033开始的用户ROM区域用户可以通过ORG指令任意安排,但在应用中应注意,不要超过了实际的存储空间,不然程序就会找不到。

数据存储器

    数据存储器也称为随机存取数据存储器。数据存储器分为内部数据存储和外部数据存储。MCS-51内部RAM有128或256个字节的用户数据存储(不同的型号有分别),片外最多可扩展64KB的RAM,构成两个地址空间,访问片内RAM用“MOV”指令,访问片外RAM用“MOVX”指令。它们是用于存放执行的中间结果和过程数据的。MCS-51的数据存储器均可读写,部分单元还可以位寻址。
    MCS-51 单片机 的内部数据存储器在物理上和逻辑上都分为两个地址空间,即:
数据存储器空间(低128单元);
特殊功能寄存器空间(高128单元);
这两个空间是相连的,从用户角度而言,低128单元才是真正的数据存储器。下面我们就来详细的与大家讲解一下:

低128单元:
    片内数据存储器为8位地址,所以最大可寻址的范围为256个单元地址,对片外数据存储器采用间接寻址方式,R0、R1和DPTR都可以做为间接寻址寄存器,R0、R1是8位的寄存器,即R0、R1的寻址范围最大为256个单元,而DPTR是16位地址指针,寻址范围就可达到64KB。也就是说在寻址片外数据存储器时,寻址范围超过了256B,就不能用R0、R1做为间接寻址寄存器,而必须用DPTR寄存器做为间接寻址寄存器。

从上图中我们可以看到,8051 单片机 片内RAM共有256个单元(00H-FFH),这256个单元共分为两部分。其一是地址从00H—7FH单元(共128个字节)为用户数据RAM。从80H—FFH地址单元(也是128个字节)为特殊寄存器(SFR)单元。从图1中可清楚地看出它们的结构分布。

1、通用寄存器区(00H-1FH)
    在00H—1FH共32个单元中被均匀地分为四块,每块包含八个8位寄存器,均以R0—R7来命名,我们常称这些寄存器为通用寄存器。这四块中的寄存器都称为R0—R7,那么在程序中怎么区分和使用它们呢?聪明的INTEL工程师们又安排了一个寄存器——程序状态字寄存器(PSW)来管理它们,CPU只要定义这个寄存的PSW的D3和D4位(RS0和RS1),即可选中这四组通用寄存器。对应的编码关系如下表所示。惹程序中并不需要用4组,那么其余的可用做一般的数据缓冲器,CPU在复位后,选中第0组工作寄存器。

RS1  RS0

R0

R1

R2

R3

R4

R5

R6

R7

0

1

2

3

0     0

0     1

1     0

1     1

00H

08H

10H

18H

01H

09H

11H

19H

02H

0AH

12H

1AH

03H

0BH

13H

1BH

04H

0CH

[1] [2]  下一页
