51单片机入门 第四章 单片机的工作条件

单片机 要想正常工作,必须具备以下工作条件：
1. 电源 VCC +5V 40脚
2. 接地 GND 20脚
3. 复位电路: RES引脚维持高电平时间不能少于24个振荡周期, 单片机 保持在复位状态(时钟周期=12×振荡周期,振荡周期=1/f)。
4. 时钟电路： 单片机 的工作是在统一时钟下工作的，所以必须有时钟电路。
5. 存储器控制电路：第31脚EA端。当EA输入端输入高电平时，CPU可以访问片内程序存储器4KB的地址范围，若PC值超出4KB范围时，将自动转向访问片外程序存储器。当EA输入低电平时，则只能访问片外程序存储器，不论片内是否有程序存储器。基于此，我们在设计时一般都让EA端接高电平。
6. 单片机 内部必须具有相应的程序。

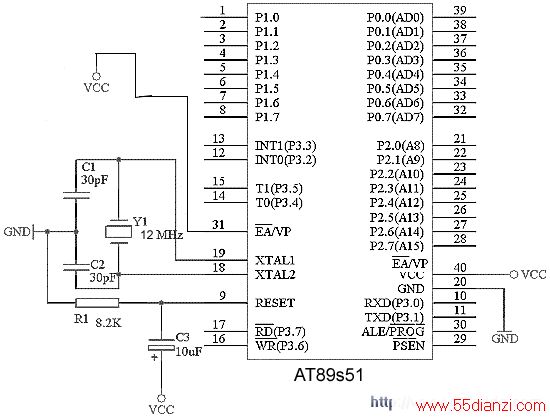

综上述， 单片机 必须至少具备以下电路：
