定时器、计数器
定时器／计数器简称定时器，其作用主要包括产生各种时标间隔、记录外部事件的数量等，是微机中最常用、最基本的部件之一。803l 单片机 有2个16位的定时器／计数器：定时器0(t0)和定时器1(t1)。
t0由2个定时寄存器th0和tl0构成，t1则由th1和tl1构成，它们都分别映射在特殊功能寄存器中，从而可以通过对特殊功能寄存器中这些寄存器的读写来实现对这两个定时器的操作。作定时器时，每一个机器周期定时寄存器自动加l，所以定时器也可看作是计量机器周期的计数器。由于每个机器周期为12个时钟振荡周期，所以定时的分辨率是时钟振荡频率的1／12。作计数器时，只要在 单片机 外部引脚t0(或t1)有从1到0电平的负跳变，计数器就自动加1。计数的最高频率一般为振荡频率的l／24。
工作方式：
t0或t1无论用作定时器或计数器都有4种工作方式：方式0、方式1、方式2和方式3。除方式3外，t0和t1有完全相同的工作状态。下面以t1为例，分述各种工作方式的特点和用法。
1、工作方式0：

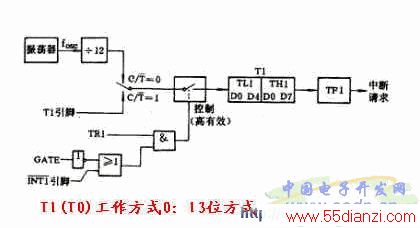

13位方式由tl1的低5位和th1的8位构成13位计数器（tl1的高3位无效）。工作方式0的结构见下图：
图中，c／t为定时／计数选择：c／t＝0，t1为定时器，定时信号为振荡周期12分频后的脉冲；c／t＝l，t1为计数器，计数信号来自引脚t1的外部信号。
定时器t1能否启动工作，还受到了r1、gate和引脚信号int1的控制。由图中的逻辑电路可知，当gate＝0时，只要tr1＝1就可打开控制门，使定时器工作；当gate＝1时，只有tr1＝1且int1＝1，才可打开控制门。gate，tr1，c／t的状态选择由定时器的控制寄存器tmod，tcon中相应位状态确定，int1则是外部引脚上的信号。
在一般的应用中，通常使gate＝0，从而由trl的状态控制tl的开闭：trl＝1，打开t1；trl＝0，关闭t1。在特殊的应用场合，例如利用定时器测量接于int1引脚上的外部脉冲高电平的宽度时，可使gate＝1，trl＝1。当外部脉冲出现上升沿，亦即int1由0变1电平时，启动t1定时，测量开始；一旦外部脉冲出现下降沿，亦即int1由l变o时就关闭了t1。
定时器启动后，定时或计数脉冲加到tll的低5位，从预先设置的初值(时间常数)开始不断增1。tl1计满后，向thl进位。当tl1和thl都计满之后，置位t1的定时器回零标志tfl，以此表明定时时间或计数次数已到，以供查询或在打开中断的条件下，可向cpu请求中断。如需进一步定时/计数，需用指令重置时间常数。
2、工作方式1：

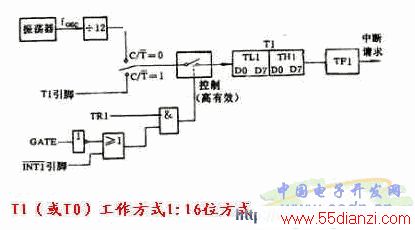

16位方式。与工作方式0基本相同，区别仅在于工作方式1的计数器tl1和th1组成16位计数器，从而比工作方式0有更宽的定时/计数范围。工作方式1的结构见下图。
3、工作方式2

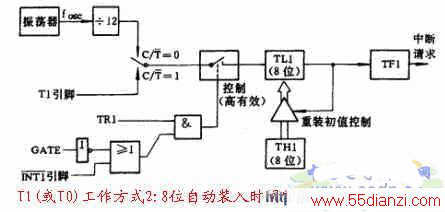

8位自动装入时间常数方式。由tll构成8位计数器，thl仅用来存放时间常数。启动t1前，tll和thl装入相同的时间常数，当tl1计满后，除定时器回零标志tfl置位，具有向cpu请求中断的条件外，thl中的时间常数还会自动地装入tll，并重新开始定时或计数。所以，工作方式2是一种自动装入时间常数的8位计数器方式。由于这种方式不需要指令重装时间常数，因而操作方便，在允许的条件下，应尽量使用这种工作方式。当然，这种方式的定时／计数范围要小于方式0和方式1。工作方式2的结构见下图．
4、工作方式3
2个8位方式。工作方式3只适用于定时器0。如果使定时器1为工作方式3，则定时器1将处于关闭状态。

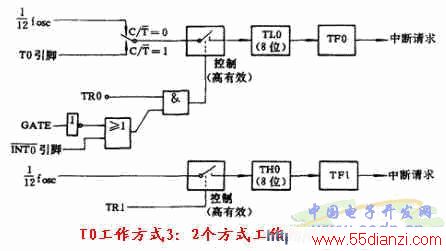

当t0为工作方式3时，tho和tl0分成2个独立的8位计数器。其中，tl0既可用作定时器，又可用作计数器，并使用原t0的所有控制位及其定时器回零标志和中断源。th0只能用作定时器，并使用t1的控制位trl、回零标志tfl和中断源，见下图。
通常情况下，t0不运行于工作方式3，只有在t1处于工作方式2，并不要求中断的条件下才可能使用。这时，t1往往用作串行口波特率发生器(见1．4)，th0用作定时器，tl0作为定时器或计数器。所以，方式3是为了使 单片机 有1个独立的定时器／计数器、1个定时器以及1个串行口波特率发生器的应用场合而特地提供的。这时，可把定时器l用于工作方式2，把定时器0用于工作方式3。
下才可能使用。这时，t1往往用作串行口波特率发生器，th0用作定时器，tl0作为定时器或计数器。所以，方式3是为了使 单片机 有1个独立的定时器／计数器、1个定时器以及1个串行口波特率发生器的应用场合而特地提供的。这时，可把定时器l用于工作方式2，把定时器0用于工作方式3。
控制寄存器
定时器／计数器t0和t1有2个控制寄存器-tmod和tcon，它们分别用来设置各个定时器／计数器的工作方式，选择定时或计数功能，控制启动运行，以及作为运行状态的标志等。其中，tcon寄存器中另有4位用于中断系统。
1、定时器方式控制寄存器tmod

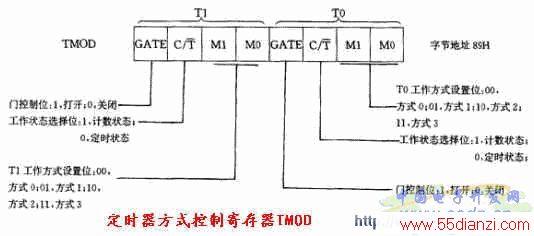

tmod在特殊功能寄存器中，字节地址为89h，无位地址。tmod的格式如下图年示。
由图可见，tmod的高4位用于t1，低4使用于t0，4种符号的含义如下：
gate：门控制位。其作用见图1．6。gate和软件控制位tr、外部引脚信号int的状态,共同控制定时器／计数器的打开或关闭。
c／t：定时器／计数器选择位。c/t＝1，为计数器方式；c／t＝0，为定时器方式。
m1m0：工作方式选择位，定时器／计数器的4种工作方式由m1m0设定。
m1m0＝00：工作方式0(13位方式)。
m1m0＝01：工作方式1(16位方式)。
m1m0＝10：工作方式2(8位自动装入时间常数方式)。
mlm0=11：工作方式3(2个8位方式--仅对t0)。
2．定时器控制寄存器--tcon
tcon在特殊功能寄存器中，字节地址为88h，位地址(由低位到高位)为88h一8fh，由于有位地址，十分便于进行位操作。

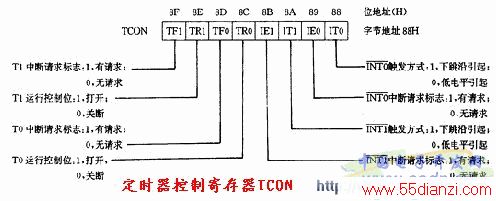

tcon的格式如下图所示。其中，tfl，trl，tf0和tr0位用于定时器／计数器；iel，itl，ieo和it0位用于中断系统。
tfl，trl用于定时器t1；tf0，tr0用于定时器t0。两组符号有相同的含义。
tf：定时器／计数器中断请求标志位。当定时器计满回零时，tf＝1，并可申请中断；当cpu响应中断并进入中断服务程序后，tf自动清零。如对tf查询，定时器回零后，要用指令将tf清零。
tr：定时器／计数器开闭控制位。
iel，itl用于外部中断1(1ntl)；ie0，it0用于外部中断0(1nt0)。两组符号的含义相同。
it：下跳沿／低电平引起外部中断请求的选择位。it=1，由下跳沿引起；it＝0，由低电平引起。
ie：外部中断的中断申请标志。ie＝0，表明无外部中断请求；ie＝1，表明有外部中断请求。当有外部中断请求时，ie自动为1， 单片机 cpu响应此中断后，ie自动清零。
定时／计数初值的求取方法
8031 单片机 的定时器／计数器采用增量式计数。也就是说，当运行于定时器方式时，每隔一个机器周期定时器自动加1；当运行于计数器方式时，每当引脚出现下跳沿，计数器自动加1。无论是作定时用还是计数用，当t0或tl加满回零后，定时器回零标志置1。而当允许中断时，tf可以申请中断进而在中断服务程序中作相应的操作；tf也可用程序判断定时到或计数满的标志位。
那么，怎样确定定时或计数初值(又称为时间常数)，以便达到要求的定时时间或计数值呢?下面作简要介绍，并举两个例子加以说明。
设t0(或t1)运行于计数器方式，要求计数x个外部脉冲后t0(或t1)回零，则计数初值c的求取方法如下：
因为回零的含义是指加满到计数器的模值，即
x十c＝模
所以 c＝模一x＝模十(一x)＝(x)求补
由此可见，计数初值的大小等于需要计数的个数x求补运算后的结果。
