该指令的助记符、指令代码、操作数、程序步如表 3 所示。

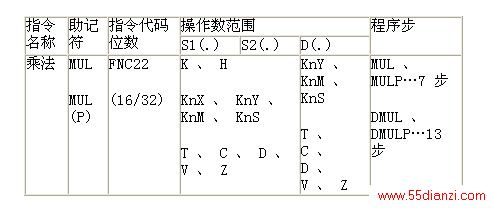

表 3 乘法指令的要素
MUL 乘法指令是将指定的源元件中的二进制数相乘，结果送到指定的目标元件中去。 MUL 乘法指令使用说明如图 3 所示。它分 16 位和 32 位两种情况。
图 3 乘法指令使用说明
当为 16 位运算，执行条件 X0 由 OFF → ON 时， [D0]x[D2] → [D5 ， D4] 。源操作数是 16 位，目标操作数是 32 位。当 [D0]=8 ， [D2]=9 时， [D5 ， D4]=72 。最高位为符号位， 0 为正， 1 为负。
当为 32 位运算，执行条件 X0 由 OFF → ON 时， [D1 、 D0]x[D3 、 D2] → [D7 、 D6 、 D5 、D4] 。源操作数是 32 位，目标操作数是 64 位。当 [D1 、 D0]=238 ， [D3 、 D2]=189 时， [D7 、 D6 、 D5 、 D4]=44982 ，最高位为符号位， 0 为正， 1 为负。
如将位组合元件用于目标操作数时，限于 K 的取值，只能得到低位 32 位的结果，不能得到高位 32 位的结果。这时，应将数据移入字元件再进行计算。
