【例7-4】根据图7-16所示的功能流程图，设计出梯形图程序。
1使用起保停电路模式的编程

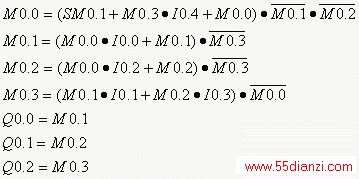

对应的状态逻辑关系为：
对应的梯形图程序如图7-17所示。
2使用置位、复位指令的编程
对应的梯形图程序如图7-18所示。
3使用顺序控制指令的编程
对应的功能流程图如图7-19所示。对应的梯形图程序如图7-20所示。
（3）并行分支及编程方法
并行分支也分两种，图7-21a为并行分支的开始，图7-21b为并行分支的结束，也称为合并。并行分支的开始是指当转换条件实现后，同时使多个后续步激活。为了强调转换的同步实现，水平连线用双线表示。在图7-21a中，当工步2处于激活状态，若转换条件e=1，则工步3、4、5同时起动，工步2必须在工步3、4、5都开启后，才能关断。并行分支的合并是指：当前级步6、7、8都为活动步，且转换条件f成立时，开通步9，同时关断步6、7、8。
【例7-5】根据图7-22所示的功能流程图，设计出梯形图程序。
