MC指令称为主控指令，又名公共串联触点的连接指令，用于表示主控区的开始，该指令的操作元件为Y 、M（不包括特殊辅助继电器）。

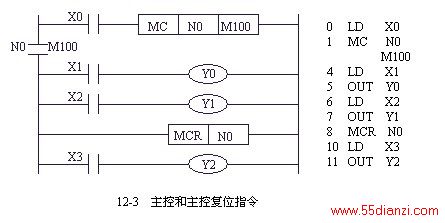

MCR指令称为主控复位指令，又名公共串联触点的清除指令，用于表示主控区的结束，该指令的操作元件为主控指令的使用次数N（N0～N7）。 如图12-3所示。当X0接通时，执行MC到MCR的指令，当X0断开时，累积定时器、计数器、用置位/复位指令驱动的软元件保持当时的状态，非累积定时器、计数器、用OUT指令驱动的软元件变为断开状态。
在MC指令内使用MC指令称为嵌套，在有嵌套结构时，嵌套层数N的编号从N0～N7依次增大。在没有嵌套结构时，可再次使用N0编制程序，N0的使用次数无限。
