一、要求：
1、PLC主机、编程器连接及通电操作。
2、清零操作。
3、程序写入操作。
4、根据梯形图写出指令表。
5、用导线连接电动机可逆能耗制动控制回路。
6、PLC主机三菱FX0N、FX1N。
7、考核时间：40分钟。
8、本题配分：100分。

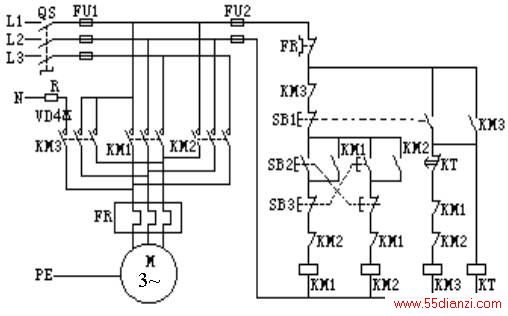

二、电动机可逆能耗制动控制电路如图
三、根据原理图画出梯形图、写出指令表、画出PLC机互连图。
四、评分标准：
项目
扣 分 标 准
配分
扣分
得分
1
根据要求1：接线不正确每处扣3分
