电气控制与PLC第十套题
一、 填空题 （每空1分，共 20 分）
1、笼型异步电动机降压起动控制方式有 ， 和 降压起动。
2、热继电器是对电动机进行 保护的电器；熔断器是用于供电线路和电气设备的 保护的电器。
3、笼型异步电动机常用的制动方式有： 和 。
4、电气控制图一般分为 和 两部分。
5、按国标规定，“停止”按钮必须是 色，“启动”按钮必须是 色。
6、FP1指令系统可分为 和 两大类。
7、R901C是 特殊辅助继电器。
8、说明下列指令意义：
ST OT
AN/ KP
SET RST
二、选择题（每题２分，共20分）
１、由于电弧的存在，将导致（ ）
A电路分断时间加长 B电路分断时间缩短 C电路分断时间不变 D分断能力提高
2、熔断器的额定电流与熔体的额定电流（ ）
A是一回事 B不是一回事 C 不确定
3、甲乙两个接触器，欲实现互锁控制，则应（ ）
A在甲接触器的线圈电路中串入乙接触器的动断触点
B在乙接触器的线圈电路中串入甲接触器的动断触点
C在两接触器的线圈电路中互串对方的动断触点
D在两接触器的线圈电路中互串对方的动合触点
4、断电延时型时间继电器它的延时动合触点为（ ）
A延时闭合的动合触点 B瞬动动合触点 C瞬时闭合延时断开的动合触点 D瞬时断开延时闭合的动合触点
5、电压继电器与电流继电器的线圈相比，具有的特点是（ ）
A电压继电器的线圈与被測电路串联
B电压继电器的线圈匝数多，导线细，电阻大
C 电压继电器的线圈匝数少，导线粗，电阻小
D电压继电器的线圈匝数少，导线粗，电阻大
6、同一电器的各个部件在图中可以不画在一起的图是（ ）
A电气原理图 B电器布置图 C电气按装接线图D电气系统图
7、下列电器中不能实现短路保护的是（ ）
A熔断器 B热继电器 C过电流继电器 D空气开关
8、在延时精度要求不高，电源电压波动较大的场合应选用（ ）
A空气阻尼式时间继电器B晶体管式时间继电器C电动式时间继电器D上述三种都不合适
9、CJ20－160型交流接触器在380V时的额定电流是（ ）
A 160A B 20A C 100A D 80A
10、按钮，行程开关，万能转换开关按用途或控制对象分属于下列哪一类（ ）
A 低压保护电器 B低压控制电器 C 低压主令电器 D低压执行电器
三、判断题（每题１分，共10分）
1、接触器不具有欠压保护的功能。（ ）
2、三相笼型异步电动机的电气控制线路，如果使用热继电器作过载保护，就不必再装设熔断器作短路保护。（ ）
3、万能转换开关本身带有各种保护。（ ）
4、低压断路器具有失压保护的功能。（ ）
5、一台额定电压为 220V 的交流接触器在交流 220V 和直流 220 的电源上均可使用。（ ）
6、电动机采用制动措施的目的是为了停车平稳。（ ）
7、闸刀开关安装时刀开关在合闸状态下手柄应该向下，能倒装或平装。（ ）
8、Y0501属于输出继电器，其线圈可以由程序自由驱动。（ ）
9、低压断路器可以用在频繁通断电路的场合。（ ）
10、在FP1系统中使用WR左移位寄存器指令，可以在任意寄存器中移位。（ ）
四、指出下列电路有何错误？应如何改进？（每题8分，共16分）
1.
2.

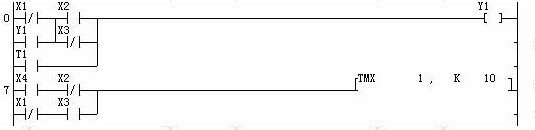

五、写出下面梯形图的指令表或将指令表转换成梯形图。（每题５分，共１0分）
1.
2.
六、设计题（２4分）
1.设计控制一台电动机正反转的电气控制电路。
要求：
请画出主电路和控制电路。（１0分）
2、（１4分）
