三菱H网（主/从站）使用心得

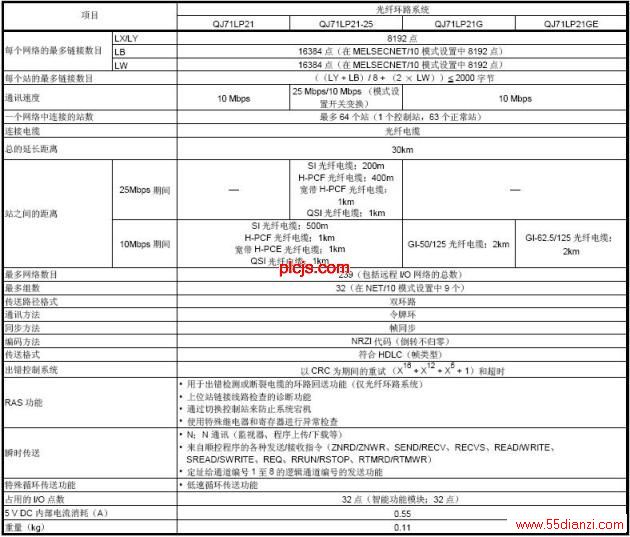

1、光纤连结的H网同一网络中的站号为1～64号，同轴电缆为1～31号；2、H网同一网络中的任何小都可以设置为控制站（主站），但同一网络中只能有一个控制站，其它为正常站（从站）；3、光纤连接的H网通讯速率可以为20Mbps或10Mbps，视具体的H网网络模块而定；4、同一网络中链接软元件的最大数目：LB和LW均为16384（3FFFH）点；5、每个网络系统中最多包含239个环形网络（1～239）；6、H网光纤通讯只能用于三菱Q系列PLC的QCPU；7、只在主中设置各个站点的链接刷新参数LB和LW，不用在分站中设置；8、在H网的同一个网络中，只能停一个站的电源，不能同时停2个站（含2个站）以上的站点的电源，否则会造成网络通讯瘫痪；9、LB和LW称为链接继电器和链接寄存器，LB是一位，LW是16位（LW××××.0～LW××××.F）。虽然在设置时用的是LB或LW，但在实际编程使用这个元件时，使用是的B××××或W××××，这些链接元件使用方法和其它编程元件一样，在程序中即可以作为输出线圈，也可以作为节点使用。三菱H网模块的特性如下表所示：
