计数器级联PLC程序梯形图解

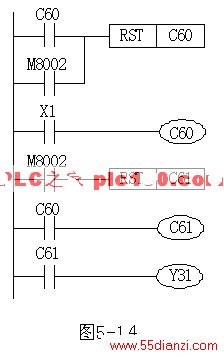

      计数器计数值范围的扩展，可以通过多个计数器级联组合的方法来实现。图5-14为两个计数器级联组合扩展的程序。X1每通/断一次，C60计数1次，当X1通/断50次时，C60的常开触点接通，C61计数1次，与此同时C60另一对常开触点使C60复位，重新从零开始对X1的通/断进行计数，每当C60计数50次时，C61计数1次，当C61计数到40次时，X1总计通/断50×40＝2000次，C61常开触点闭合，Y31接通。可见本程序计数值为两个计数器计数值的乘积。 图5-14  两个计数器级联的程序
