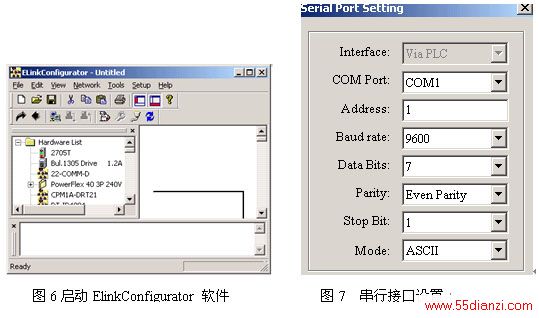

（1）双击 ElinkConfigurator.exe 文件，启动ElinkConfigurator 软件，如图6所示。
（2）选择”Setup”>>“Communication Setting”>>“Syetem Channel”，则会出现“Serial Port Setting”的对话框，如图九所示，在此对 PC 与 SV 主机的通讯参数进行设置。如”串行口”、”通讯地址”、”通讯速率”、”通讯格式”，设置正确后点击”OK”确认（图7）。

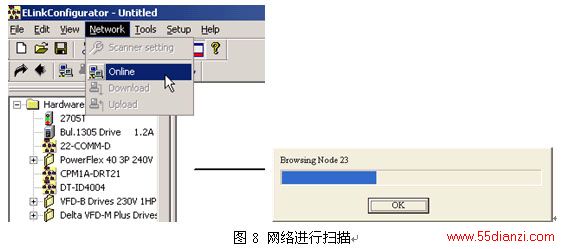

（3）点“Online”按钮，ElinkConfigurator 软件即开始对整个网络进行扫描，如图8。

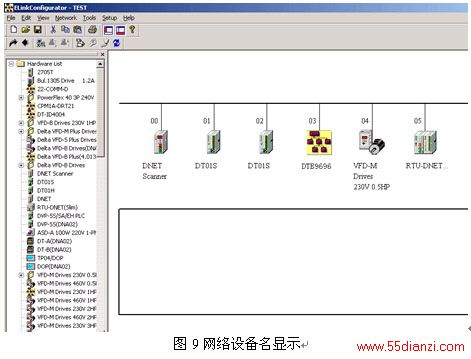

（4）如果上述对话框的进度条一直没有动作，则说明 PC 和 SV PLC 通讯连接不正常或PC上有其他程序使用串行口。扫描结束后，会提示”Browse Network completed”。此时，网络中被扫描到的所有节点的图标和设备名都会显示在软件界面上，如图9。

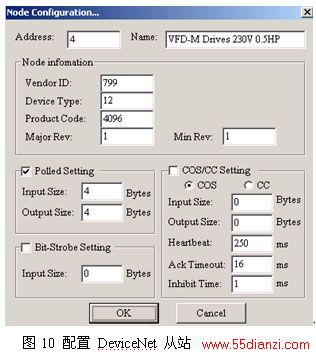

（5）欲建立 DVPDNET 主站和 DeviceNet 从站之间 I/O 通讯，首先需要配置 DeviceNet 从站的 I/O 数据长度，下面仅以 DNA02（for VFD-M 变频器）为例说明如何配置 DeviceNet 从站的 I/O 数据长度，实现 DVPDNET 主站和 DeviceNet 从站的 I/O 数据交换。双击图十一总04NODE，出现如图10对话框，将 Input Size 和 Output Size 分别设为 4 Bytes，勾选”Polled Setting”，然后点击”OK”确认，即完成了对通讯站号为 1 的 DeviceNet 从站（DNA02+VFD-M变频器）的 I/O 长度配置。

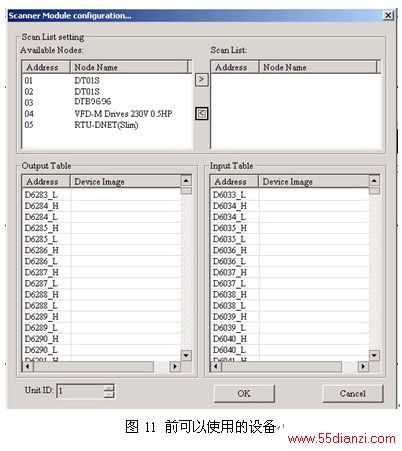

（6）双击”DVPDNET”图标，会弹出”Scanner Module configuration”对话框，如图11所示。我们可以看到左边的列表里有当前可以使用的设备。

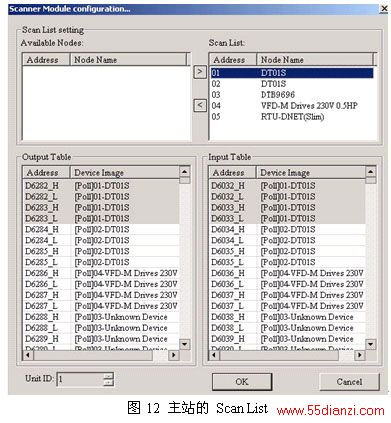

（7）将图11中左边列表中的 DeviceNet 从站设备移入 DVPDNET 主站的 Scan List中。具体步骤为：选中 DeviceNet 从站节点设备，然后点击”>”，如下图所示。按照此步骤，即可将 DeviceNet 从站节点设备一个一个移入到 DVPDNET 主站的 Scan List内，如图12所示。
（8）将配置好的 DeviceNet 从站移入到 DVPDNET 主站的 Scan List 之后，DeviceNet 从站便自动映射到主站的“Input”和”Output”，如图13所示。点击”Scan List”中的任何一个节点设备，便可以看到该节点设备映射到 DVPDNET 的”Input”和”Output”地址，此地址直接映射到 SV 主机的内存地址上，可用于 WPLSoft编程。

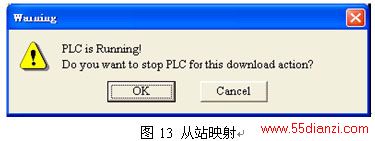

（9）确认无误后，点击”OK”，然后将配置下载到DVPDNET内。下载时，如果 SV主机处于”RUN”状态，会弹出”Warning”对话框，如图13。

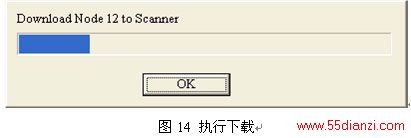

（10）点击”OK”，执行下载的动作（图14）。
[ALIGN]

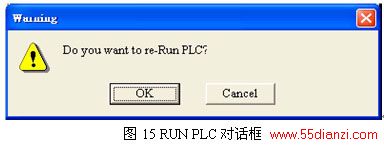

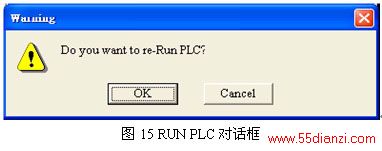

（11）下载结束后，会弹出“Warning”对话框，提示是否“RUN PLC”（图15）。
点击”OK”， 则可以看到 RTU-DNET 的'MS LED”和”NS LED”都是绿色。 并显示DVPDNET 的通讯站号。到此 DeviceNet 组态就完成了。
6 PLC编程
根据图十四中各个从站在主站28SV的地址映射关系，就可以对各个从站进行编程了。

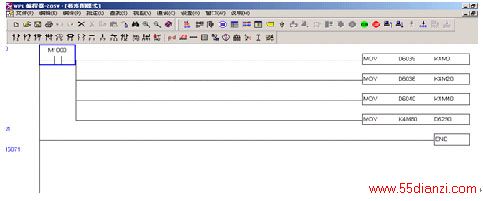

以下是一个简单的控制程序：

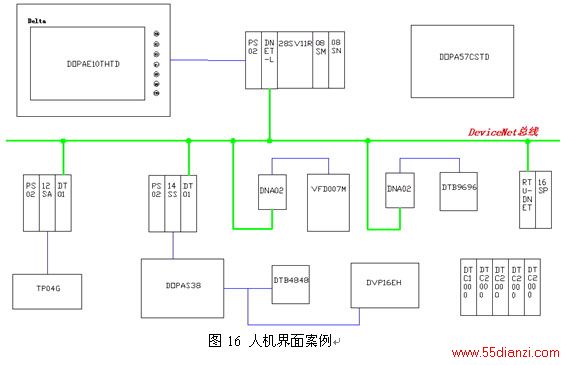

当然，也可以给整个网络加一个方便操作的人机界面，如图16的效果图。
7 结束语
本文以示教案例形式详尽描述基于台达机电产品的DeviceNet现场总线网络设计过程。总线网络以其高速、实时、可靠成为台达机电产品现场级产品的优先选择，台达的DeviceNet 总线产品组态简单、编程容易，对任何用户在没有任何基础的情况下实现快速入门应用。
