绝对寻址和符号寻址
在STEP 7程序中，使用地址如I/O信号、位内存、计数器、定时器、数据块和功能块。完全可以在程序中访问这些地址，但是如果使用地址符号，程序将更容易阅读(例如，Motor_A_On或其它符合公司或行业内代码系统的符号)。然后，可以通过此符号访问用户程序中的地址。
绝对地址
绝对地址包含地址标识符和内存位置(例如，Q 4.0, I 1.1, M 2.0, FB21)。
符号地址
如果将符号名分配给绝对地址，可以使程序更易读，并能简化故障排除。
STEP 7可以自动地将符号名称翻译成所需要的绝对地址。如果愿意使用符号名称访问ARRAY、STRUCT、数据块、本地数据、逻辑块和用户自定义数据类型，在使用符号寻址数据前，必须首先将符号名称分配给绝对地址。
例如，可以将符号名称MOTOR_ON分配给地址Q 4.0，然后在程序语句中将MOTOR_ON作为地址使用。使用符号地址，更容易识别程序中的元素与过程控制项目的组件的匹配程度。
支持编程
在编程语言梯形图、功能块图和语句表中，可以输入地址、参数和块名称，作为绝对地址或符号。
使用菜单命令视图 > 显示 > 符号表示法，可以在地址的绝对表示法和符号表示法之间切换。
为了更容易使用符号地址编程，可以显示绝对地址和属于符号的符号注释。可以使用菜单命令视图 > 显示 > 符号信息激活此信息。这意味着每个STL语句后的行注释中包含更多的信息。不能编辑该显示；任何改变都必须在符号表或变量声明表中进行。
下图显示在STL中的符号信息。
当打印输出一个块时，具有语句注释或符号注释的当前画面表示也被打印。
共享符号与局部符号
符号使您能够采用具有某种意义的符号名来代替绝对地址进行工作。短符号和长注释的有效结合，可使编程更容易、程序文档的质量更好。

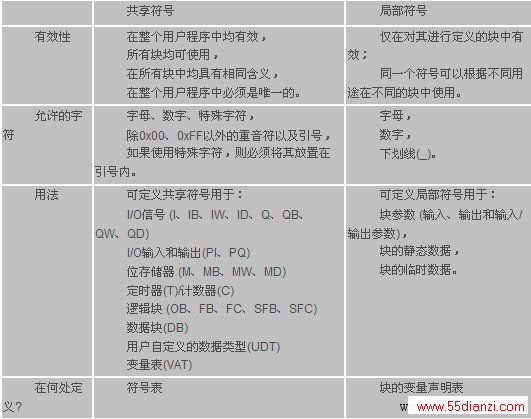

应注意区分局部(指定块)符号和共享符号之间的不同。
