1.绝对地址、符号地址与符号表
一般而言,在PLC程序中的所有信号都是借助于“地址(Address)”进行识别与区分的,例如,当输入点IO.O连接了外部的“电机启动”按钮时,程序中的全部IO.O信号触点便代表了“电机启动”按钮的状态,这样的地址称为“绝对地址”(见图13-4.1)。

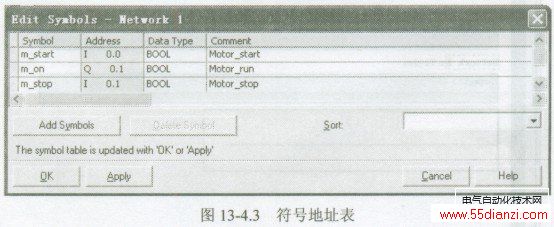

为了在程序中能够使用“符号”来进行编程,同样必须在STEP7中编写一份绝对地址与信号符号之间的对应关系表,这一对应表在STEP7中称为“符号表(Symbol table)”(见图13 -4.3)。
2.全局符号、局部符号
在PLC程序中所使用的信号根据用途可以分为两大类。
第一类是用于整个程序的通用信号,如输入I、输出Q、标志寄存器M等,这些信号在整个PLC程序中的意义与状态是唯一的,因此又称为“全局变量”。
另一类是仅用于某一个特定逻辑块(如FC、FB、OB等)的临时信号,主要有局部变量寄存器L等。变量寄存器是一种用于临时保存信号状态的暂存器,它仅在程序调用到这一逻辑块时才具有实质性的含义,在程序调用完成后,其状态就失去意义,因此又称为“局部变量”。
对于全局变量定义的符号地址称为“共享符号”( Shared Symbols)或“全局符号”;对于局部变量定义的符号地址称为“局域符号”或“局部符号”( Local Symbols)。
“共享符号”在程序中的显示加双引号(见图13 -4.2),“局域符号”在显示时前面加“撑”标记(见图13-4.4)。
“共享符号”是整个程序所使用的共同符号,在一个程序中,符号名称应是唯一的;而“局域符号”只是在某一特定逻辑块中使用的临时性标记,因此,在同一程序的不同逻辑块中可以重复使用。 “共享符号”可以由英文字母、数字、下划线、特殊字符甚至汉字所组成,“局域符号”一般不可以使用
特殊字符与汉字,一个符号最大可以使用的字符总数为24个。符号表内不可以使用附录C中的S7关键词。
3.符号表与变量声明表
符号表( Symbol table)与变量声明表(Variable declaration table)是STEP7中两种用来定义符号地址的表格形式,其本质都是为了建立绝对地址与符号地址之间的内在联系,但表格所针对的对象有所区别。
在STEP7中,由于使用了“共享苻号”与“局域符号”两种不同的符号地址,且其使用范围不同,因此,其定义的方法也因此而有所区别。
“共享符号”是整个程序所使用的共同符号,可以在程序中通过统一、通用的表进行定义。用于“全局符号”定义的表,在STEP7中称为“符号表(Symbol Table)”。
“局域符号”是某一特定逻辑块所使用的临时性标记,只能在特定的逻辑块中进行临时性定义。用于临时性的、“局域符号”定义的表被称为“变量声明表(Variable declaration table)”。
表13 -4.1列出了“共享符号”与“局域符号”之间的区别。
