西门子PLC逻辑控制模块及其在信号联锁电路

点击数：7878 次录入时间：03-04 11:55:23 整理：http://www.55dianzi.com 西门子plc应用

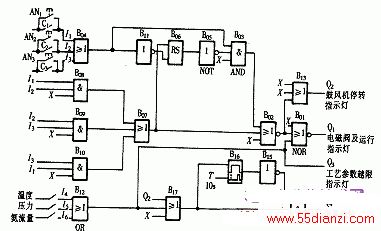

接触器常开触点，AN1，AN2，AN3为按钮，用来检查3台鼓风机与电磁阀的联锁与报警。为降低投资，选用了1台标准型LOGO!。由于它只有6个输入端，因此工艺参数检查开关及联锁解除开关采用了硬接线，即检查开关与3个工艺参数中的任一个或多个参数并联接至输入端，联锁解除开关则接在Q1输出端与公用线L1之间。开关断开为自动，合上为解除联锁。事故报警采取自消音电路，即出事故时电磁阀立即关闭，报警灯亮，电铃响。经一定时间后，B16接通延时输出为1，电铃停响。铃响时间由B16的T值进行设定，并可修改。事故消除后报警自动解除，一切恢复正常。引起电磁阀关闭的原因有：工艺参数越限或运转中任意1台或2台鼓风机出事故停机。为便于操作人员识别，增设了工艺参数越限和鼓风机停转的指示灯。
