PLC控制步进电 机的正反转和速度
点击数：7108 次 录入时间：03-04 11:52:37 整理：http://www.55dianzi.com 三菱plc应用

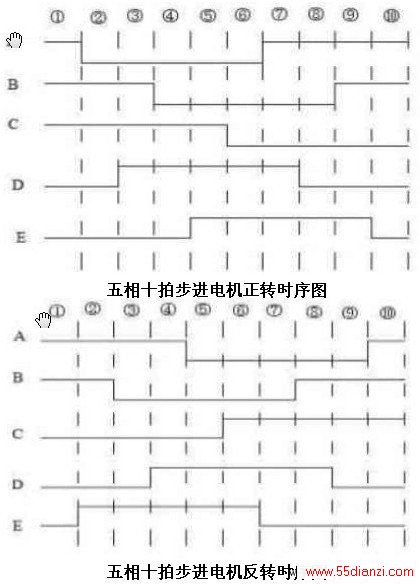

控制要求 对定时器进行不同的时间定时控制其速度。 通过定时器定时通、断电使步进电机实现正反转。 本文以五相十拍步进电机用西门子S7-200PLC来进行举例。 2.五相十拍步进电机的控制要求 1)五相步进电动机有五个绕组：A、B、C、D、E，控制五相十拍电动机的时序图如下：
2)用五个开关控制步进电动机工作： 1 号开关控制其运行(启/停) 2 号开关控制其低速运行(转过一个步距角需0.5S) 3 号开关控制其中速运行(转过一个步距角需0.1S) 4 号开关控制其低速运行(转过一个步距角需0.03S) 5 号开关控制其转向(ON为正转，OFF为反转) 3.PLC外部接线图 PLC外部接线图的输入输出设备、负载电源的类型等设计就结合系统的控制要求来设定。其控制接线图如下图所示：
