利用PLC组态软件消除 干扰的方法解析

图3

　　注释：当输入IN=1时，启动计数器直到计时时间（PT）=延时时间，OUT=1。当计数器计时时间〈延时时间，OUT=0。延时时间最好取1S以内。
　　优点：消除了短时的周期干扰。
　　缺点：响应速度慢，不利于信号的快速传输。

　　二、减少模拟量输入扰动的方法
　　1、限幅法

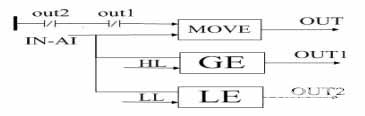

图4

　　MOVE—移动保持指令（使能端EN=1，OUT=IN。EN=0，OUT保持前次值）
　　GE—大于等于指令（OUT=1，IF IN1≥IN2）
　　LE—小于等于指令（OUT=1，IF IN1≤IN2）
　　HL—上限设定值
　　LL—下限设定值
　　注释：当模拟量输入信号在HL和LL之间时，OUT=IN。当IN-AI信号超出或等于HL或LL时，GE或LE判断IN-AI信号，使OUT1或OUT2输出“1”去封锁MOVE，从而保持MOVE的输出为HL或LL的设定值。也就起到了限幅的作用。
　　优点：能有效克服因偶然因素引起的脉冲干扰。
　　缺点：平滑度差。
　　2、延迟滤波限幅法

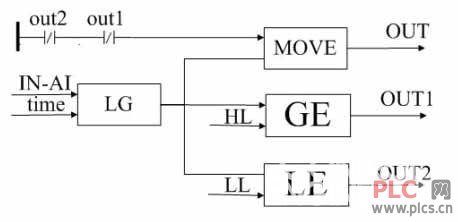

图5

　　MOVE—移动保持指令（使能端EN=1，OUT=IN。EN=0，OUT保持前次值）
　　GE—大于等于指令（OUT=1，IF IN1≥IN2）
　　LE—小于等于指令（OUT=1，IF IN1≤IN2）
　　HL—上限设定值
　　LL—下限设定值

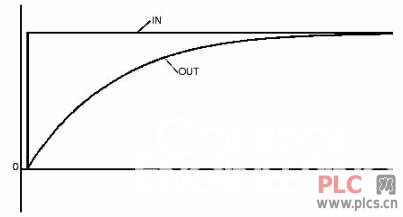

　　LG—延迟滤波指令（其曲线如下图）
　　TIME—延迟滤波时间

图6
