如何用MD720-3实现发送英文字母与变量结合的短信与短信群发
热线上经常遇到客户询问如何使用200PLC和无线通讯模块MD720-3实现发送短信的问题。一般情况下，参考文档A0324就可以实现发送一条固定内容的信息给某一个手机号码的基本功能。但如果我们需要发送的内容是一个变量（如温度值或者压力值等），并且需要给这个变量作一个说明，又或者我们需要把这条信息群发给多个手机号码，又如何实现呢？下面我们就这些问题进一步来讨论：
通过对文档编号A0324的学习。
文档编号：A0324
下载链接：http://www.ad.siemens.com.cn/download/searchResult.aspx?searchText=A0324

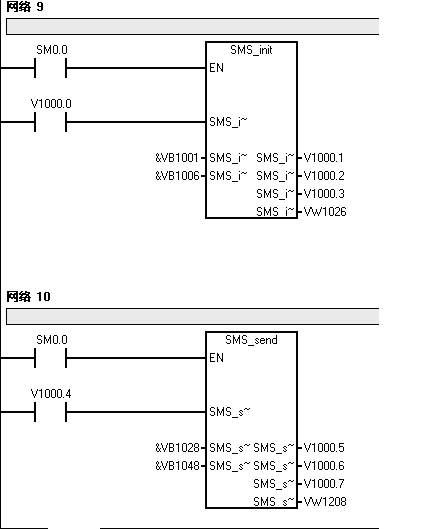

我们已经清楚的了解到SMS_init, SMS_send功能块的参数：如图1.
&VB1001定义了：SIM卡的PIN码，默认值为1234。
&VB1006定义了：电信运营商提供的短信中心服务号。（该号码因电信运营商的不同而不同，请您咨询您所使用的电信运营商的客服人员）
&VB1028定义了：收信方的手机号码。
&VB1048定义了：短信的内容。
图1

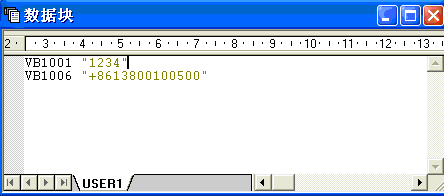

由于&VB1001和&VB1006的值是定值，为了方便，我们先将其通过数据块写入到CPU永久存储区。如图2：
图2.
&VB1028和&VB1048可以根据我们的实际需求进行编程，实现较复杂的功能。在编程前，先让我们复习一下它们在CPU内部的存储形式。
1） &VB1048：

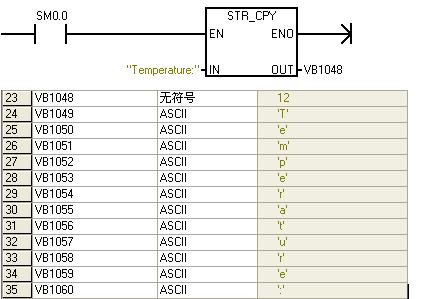

如图3.，将双引号中的字符Temperature：写入VB1048起始的缓冲，观察字符串的存储格式，字节VB1048保存的是字符串的长度。
图3.
由此，我们可以分别建立两段字符串，一段保存文本字符,另一段保存变量字符，连接两段字符串就可以实现合并的功能了。

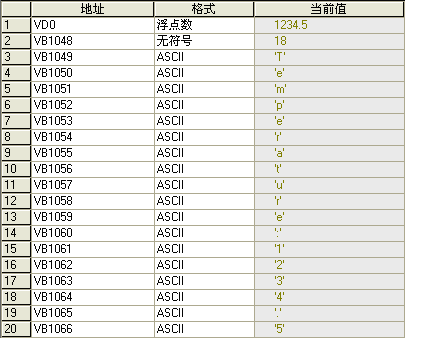

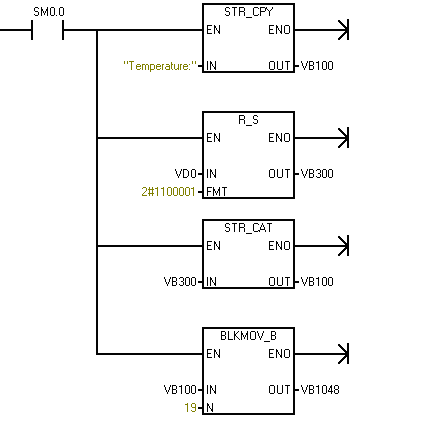

举例来说：如果想要发送的短信内容是 “Temperature:*x.x”,其中*x.x是一个变量，那么我可以先将12个文本字符（Temperature：）拷贝到VB100开始的缓冲区中。再将变量写入VD0，通过实数转字符串指令将转化后的字符拷贝到VB300开始的缓冲区中，转换指令定义的字符串长度为6。然后通过字符串连接指令和块传送指令将完整信息发送到VB1048开始的缓冲区中www.55dianzi.com。合并字符串的起始字节存放的是所有字符的个数，所以在块传送指令传送个数为1+12+6=19。如图4.
图4.
2）&VB1028：

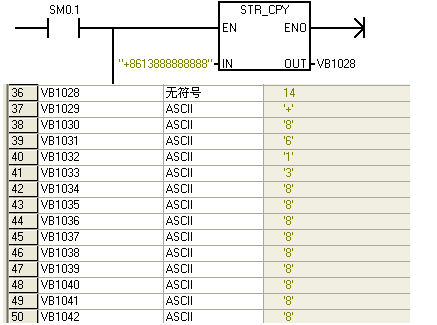

如图5，将手机号码“+8613888888888”写入VB1028，观察字符串的存储格式，其中VB1028保存的是字符串的长度。
图5.
由此我们可以通过编程，分时拷贝新的字符串（手机号码）到VB1028实现多号码发送。那么我们在什么时候给VB1028写入新的号码呢？
通过在线监控程序，我们观察到，当一条短信发送成功后，SMS_send功能块的参数V1000.5会有一次由“1”（如图6）到“0”（如图7）的变化。利用这个下降沿我们就可以写入新的号码，启动新的发送了。
特别注意的是，红色圆圈标注的管脚：每一个新的发送请求必须用脉冲触发。

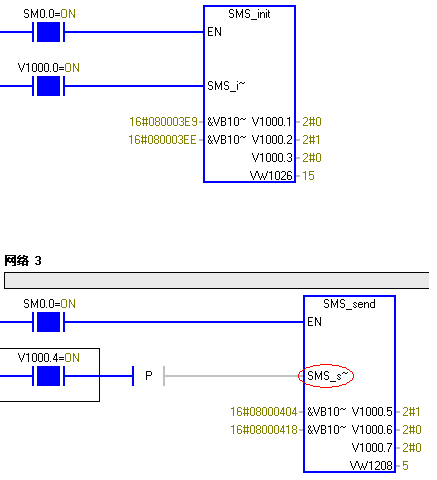

图6信息发送中

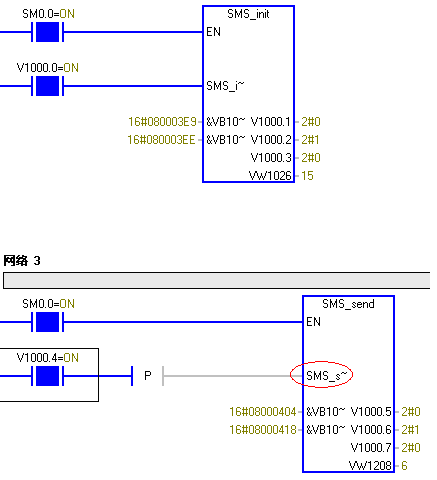

图7信息发送完成
例如，假设有一个报警事件，用户希望一旦报警条件满足，就能发送一条短消息给3个手机号码，应该如何实现呢？
程序解析：

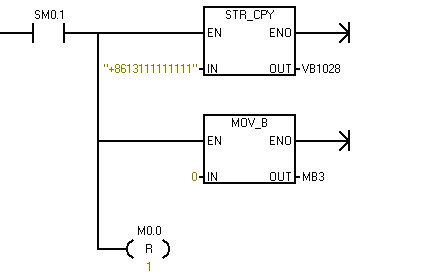

程序上电的第一个扫描周期，先写入第一个号码，复位发送计数标志位MB3。复位新号码触发位M0.0。当报警事件触发时，执行SMS_send。

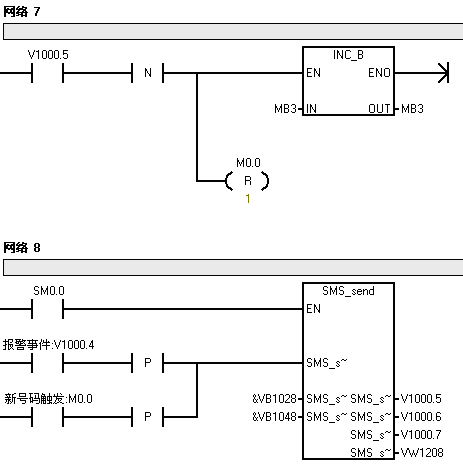

当V1000.5捕捉到第一个下降沿时，计数标志位自加一，并复位M0.0。下一个扫描周期，MB3=1条件满足，写入新的号码，触发位M0.0置位，再次执行SMS_send子程序。
当V1000.5捕捉到下一个下降沿时，计数标志位自加一，并复位M0.0。下一个扫描周期，MB3=2条件满足，写入新的号码，触发位M0.0置位，再次执行SMS_send子程序。。。
当报警事件再次触发，重复上述步骤。
最后，需要强调的是，SMS_init; SMS_send; SMS_receive; SMS_tele_handle;这四个功能块在每一个循环周期都必须调用，且执行条件为SM0.0。
库程序的下载链接地址：http://support.automation.siemens.com/CN/llisapi.dll?func=cslib.csSearch&objaction=cssearch&lang=zh&siteid=cseus&query=&query2=21063345&cont
