浅谈西门子plc的RS 232通讯和RS485通讯

点击数：7853 次录入时间：03-04 11:54:00 整理：http://www.55dianzi.com 三菱plc应用

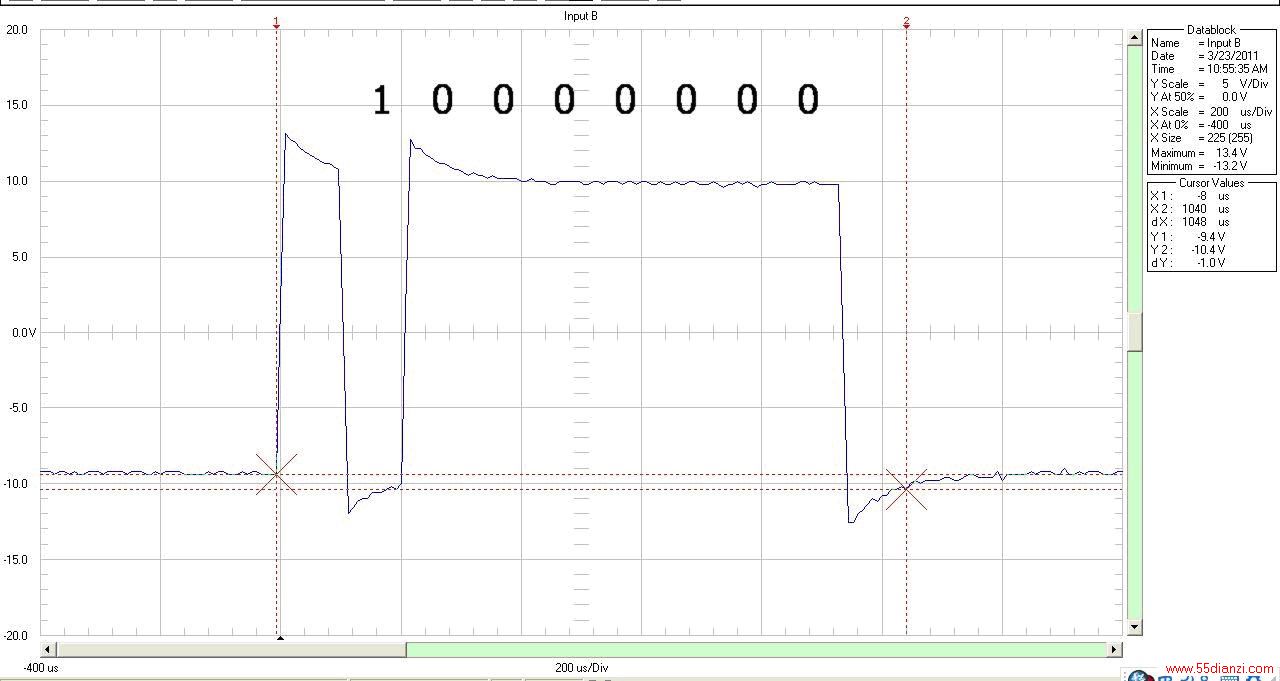

图1 232波形示意图
客户：“您的图很好，可是我没看懂啊？”
我：“哦，那我们一起看看图1吧。图中纵轴是电压值，横轴是时间值。蓝色是232通讯波形。我们此时显示的波形的数据是2#1000 0000
一般而言，232接口的高电平“1”是用-5～-15V的电压表示www.55dianzi.com，低电平“0”是用+5～+15V的电压表示，结合图1，高电平“1”的电压为-10V左右，低电平“0”的电压为+10V左右。
客户：“那485的波形有什么特点呢？”
我：“我们一起看一下图2吧。图中纵轴是电压值，横轴是时间值。红色是485通讯波形。我们此时显示的波形的数据是2#1000 0000 ，和232接口的数据是一样的。
