RS-232C——PLC 常用通信接口标准1

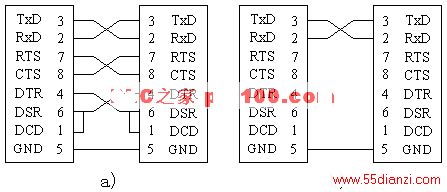

PLC通信主要采用串行异步通信，其常用的串行通信接口标准有RS-232C、RS-422A和RS-485等。RS-232CRS-232C是美国电子工业协会EIA于1969年公布的通信协议，它的全称是“数据终端设备（DTE）和数据通信设备（DCE）之间 串行二进制数据交换接口技术标准”。RS-232C接口标准是目前计算机和PLC中最常用的一种串行通信接口。RS-232C采用负逻辑，用-5～-15V表示逻辑“l”，用+5～+15V表示逻辑“0”。噪声容限为2V，即要求接收器能识别低至+3V的信号作为逻辑“0”，高到-3V的信号 作为逻辑“1” 。RS-232C只能进行一对一的通信，RS-232C可使用9针或25针的D型连接器，表7-1列出了RS-232C接口各引脚信号的定义以及9针与25针引脚的对应关系。PLC一般使用9针的连接器表7-1  RS-232C接口引脚信号的定义引脚号（9针）引脚号（25针）信号方向功   能18DCDIN数据载波检测23RxDIN接收数据32TxDOUT发送数据420DTROUT数据终端装置（DTE）准备就绪57GND 信号公共参考地66DSRIN数据通信装置（DCE）准备就绪74RTSOUT请求传送85CTSIN清除传送922CI（RI）IN振铃指示如图7-6a所示为两台计算机都使用RS-232C直接进行连接的典型连接；如图7-6b所示为通信距离较近时只需3根连接线。  图7-6  两个RS-232C数据终端设备的连接如图7-7所示RS-232-C的电气接口采用单端驱动、单端接收的电路，容易受到公共地线上的电位差和外部引入的干扰信号的影响，同时还存在以下不足之处：  图7-7  单端驱动单端接收的电路1） 传输速率较低，最高传输速度速率为20kbps。2） 传输距离短，最大通信距离为15m。3） 接口的信号电平值较高，易损坏接口电路的芯片，又因为与TTL 电平不兼容故需使用电平转换电路方能与TTL电路连接。
