系统可以采用电源冗余方案也可以采用单电源方案。
二、远程I/O方案简介
NA PLC采用冗余的通讯链路与远程I/O模块进行通讯，通过Profibus DP现场总线，波特率可设置，最大波特率12M。主CPU机架和从CPU机架上各放置一个DP主站模块，分别和远程I/O机架上的DP从站模块连接，确保通讯链路的畅通。
双DP从站模块独立采集通讯总线上所带IO模块数据并同时接收DP主站的请求，确保DP主站双机切换以后通讯链路的畅通。
三、系统结构图

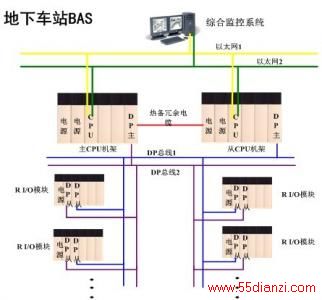

地下车站冗余配置方案系统结构图

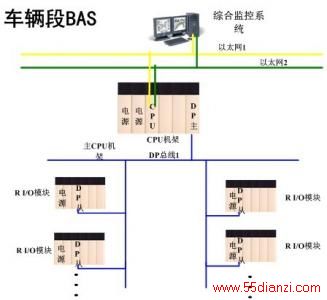

车辆段单CPU配置系统结构图
四、NA400PLC配置清单
