PLC5/40C中实现高精度流量累积运算相关策

　　现在假设流量变化如下:

　　4m3/s有 30 s

　　5m3/s有 10 s

　　6m3/s有 20 s

　　则在这1min 内的的总流量为:

　　(4m3/s)*30s+(5m3/s)*10 s+(6m3/s)*20s=290m3

　　假设流量随时都可能变化，那么就不能用上面的公式来计算总流量了。我们可以按一定的时间间隔采样流量值，然后计算这些值的总和。流量的采样时间越短，计算的结果就越准确。请看图2。

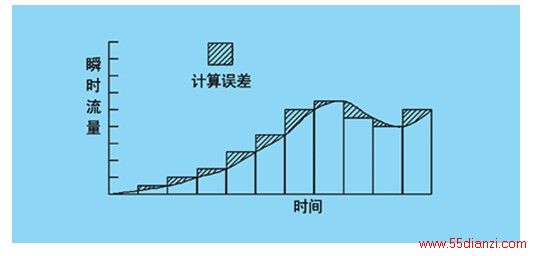

　　图2短的采样间隔时间

　　在上面2个例子中，曲线下面的区域就是总流量。采样间隔时间越短，计算误差就越小。

　　在实际应用中，由于plc计时器的限制，最短的时间间隔只有0.01s。然而采样间隔时间越短，计算次数就越多，这样就增加了plc的程序扫描时间。

　　3.3 在plc 5/40c中流量累积运算的方法

　　我们用梯形逻辑来实现流量累积的运算时可以采用“可选定时中断子程序”来处理，这样采样间隔时间就是固定的了。但是在plc 5/40c中只有一个可选定时中断子程序，其定时中断时间一般较难同时满足几种逻辑功能的需要。

　　我们也可以计时器指令来来作为采样间隔时间，每次计时器到了设定值就采样一次。计时器的精度不可能高于它的时基，因此每次计时器超时和再次开始计时的时候，都要产生一个时基的正或负的误差。例如，10ms为一个时基的计时器预定计10次，其时间计算将是100ms正或负10ms。
