4.3 输入输出信号的抗干扰设计
为了防止输入、输出信号受到干扰，应选用绝缘型I/O模块。
4.3.1 输入信号的抗干扰设计
输入信号的输入线之间的差模干扰可以利用输入模块滤波来减小干扰，而输入线与大地间的共模干扰可通过控制器的接地来抑制。在输入端有感性负载时，为了防止电路信号突变而产生感应电势的影响，可采用硬件的可靠性容错和容差设计技术，对于交流输入信号，可在负载两端并联电容C和电阻R，对于直流输入信号，可并接续流二极管D。一般负载容量在10VA以下时，应选C为0.1μF，R为120 ，当负载容量在10VA以上时，应选C为0.47μF，R为47 。具体电路如图2所示：

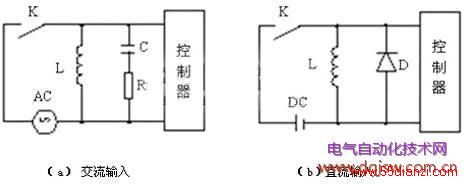

图2 输入信号的抗干扰设计
4.3.2 输出电路的抗干扰设计
对于PLC系统为开关量输出，可有继电器输出、晶闸管输出、晶体管输出三种形式。具体选择要根据负载要求来决定。若负载超过了PLC的输出能力，应外接继电器或接触器，才可正常工作。
PLC输出端子若接有感性负载，输出信号由OFF变为ON或从ON变为OFF时都会有某些电量的突变而可能产生干扰。在设计时应采取相应的保护措施，以保护PLC的输出触点，如图3所示。对于直流负载，通常是在线圈两端并联续流二极管D，二极管应尽可能靠近负载，二极管可为1A的管子。对于交流负载，应在线圈两端并联RC吸收电路，根据负载容量，电容可取0.1μF～0.47μF，电阻可取47Ω～120Ω，且RC尽可能靠近负载。
4.4 外部配线的抗干扰设计
外部配线之间存在着互感和分布电容，进行信号传送时会产生窜扰。为了防止或减少外部配线的干扰，交流输入、输出信号与直流输入、输出信号应分别使用各自的电缆。集成电路或晶体管设备的输入、输出信号线，要使用屏蔽电缆，屏蔽电缆在输入、输出侧要悬空，而在控制器侧要接地。配线时在30米以下的短距离，直流和交流输入、输出信号线最好不要使用同一电缆，如果要走同一配线管时，输入信号要使用屏蔽电缆。30米～300米距离的配线时，直流和交流输入、输出信号线要分别使用各自的电缆，并且输入信号线一定要用屏蔽线。对于300米以上长距离配线时，则可用中间继电器转换信号，或使用远程I/O通道。对于控制器的接地线要与电源线或动力线分开，输入、输出信号线要与高电压、大电流的动力线分开配线。
4.5 软件抗干扰设计
尽管硬件抗干扰可滤除大部分干扰信号，但因干扰信号产生的原因很复杂。且具有很大的随机性，很难保证系统完全不受干扰。因此往往在硬件抗干扰措施的基础上．采取软件抗干扰技术加以补充，作为硬件措施的辅助手段。软件抗干扰方法没计简单、修改灵活、耗费资源少，在PLC测控系统中同样获得了广泛的应用。对于PLC测控装置，其数据输入、输出、存储等系统属于弱电系统，如果工作环境中存在干扰，就有可能使数据受干扰而破坏，从而造成数据误差、控制状态失灵、程序状态和某些器件的工作状态被改变，严重时会使系统程序破坏。一般采用指令重复执行和数字滤波两种方法。

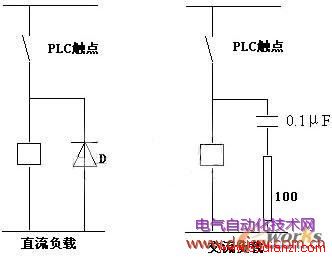

图3 PLC输出触点的保护
4.5.1 指令重复执行
指令重复执行就是根据需要使作用相同的指令重复执行多次，一般适用于开关量或数字量输入，输出的抗干扰。在采集某些开关量或数字量时，可重复采集多次，直到连续两次或两次以上的采集结果完全相同时才视为有效。若多次采集后，信号总是变化不定，可停止采集，发出报警信号。在满足实时性要求的前提 ，如果在各次采集数守信号之间插入一段延时，数据的可靠性会更高。如果在系统实时性要求不是很高的情况下，其指令重复周期尽可能长些。
4.5.2 数字滤波
在某些信号的采集过程中，由于存在随机干扰而可能使被测信号的随机误差加大。针对这种情况，可以采用数字滤波技术。该方法具有可靠性高和稳定性好的特点，广泛应用于工业计算机测控系统中。此外，数字滤波的常用方法还有：程序判断滤波法、中值滤波法、算术平均滤波法、递推平均滤波法等。
5 结束语
随着PLC应用范围的逐渐扩大，加之系统恶劣的工作环境，它所要克服的干扰就会越来越多，尽管PLC本机的可靠度很高。但是在系统设计和安装时，仍必须对环境作全面的分析，确定干扰的性质，采取相应的抗干扰措施，以保证系统长期稳定的工作。
