对于水源井控制,需求比较确定,用户可以自己定制基于T-960控制器为核心的控制箱,也可以委托腾控科技制作控制箱。
对于用户来说,提供给用户的是控制箱,它包括强电和弱电部分,分在箱子正反两侧。正面为弱电,反面为强电。强电部分和用户的电动机功率有关。

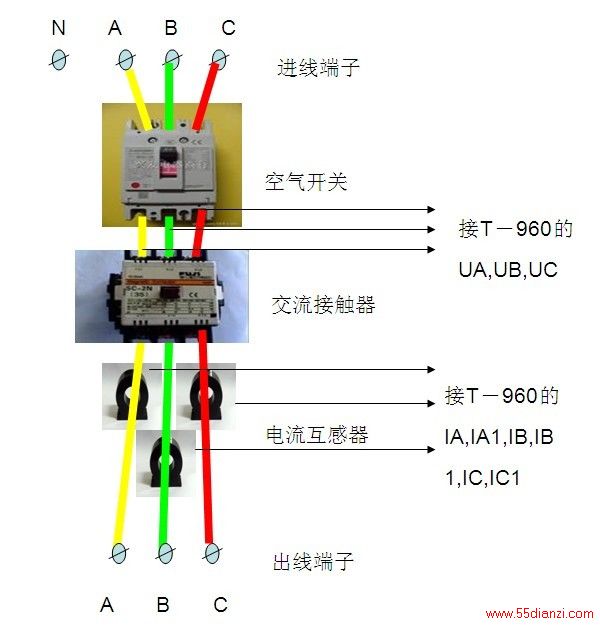

强电部分示意图

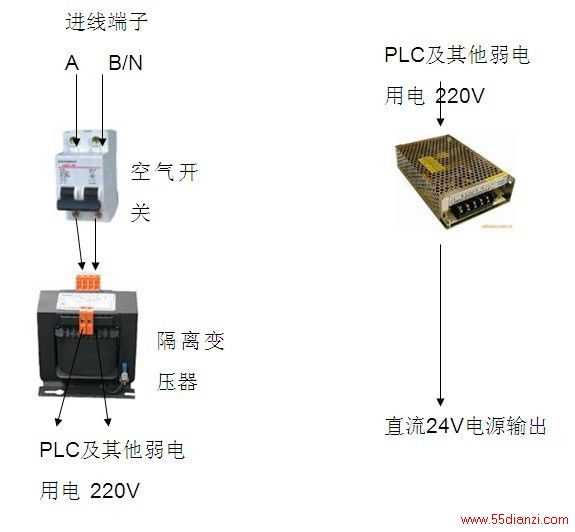

弱电部分供电示意图

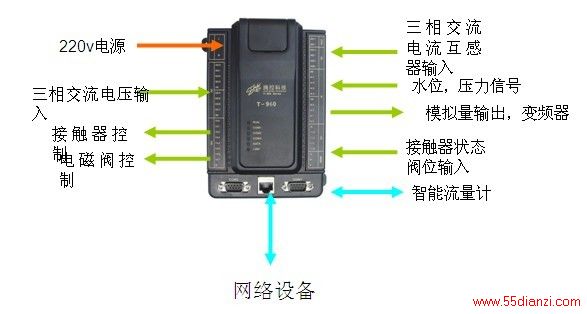

内部接线示意图

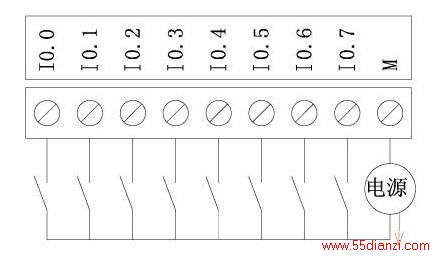

开关量输入接线示意

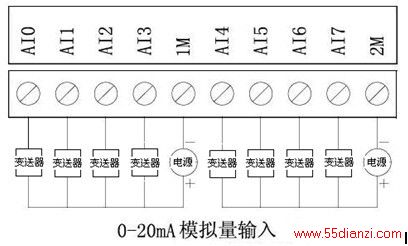

直流模拟量接线示意(2线制)
对于用户而言,在现场需要接的线包括交流进线,交流出线,传感器的接线和通信线。
