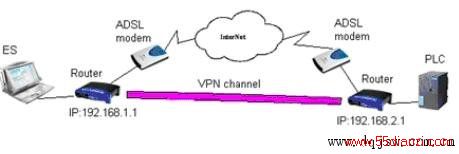

系统配置图：
所需硬件：两根电话线，两个ADSL的modem，两个宽带路由器（带VPN及DDNS功能，如：TL-R400VPN），一个工程师站（ES），一个PLC站，一个BCNet-S7 PPI/MPI模块。
一、VPN路由器的设置（以本地路由器为例）
1、网络参数设置

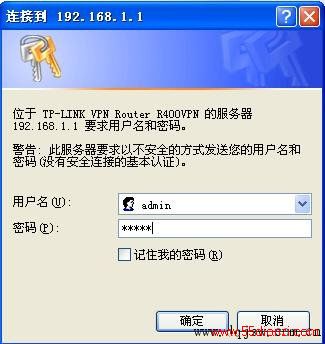

1）将网线连接至路由器的WAN口，在 IE 浏览器中输入路由器的IP 地址（默认：192.168.1.1） ，键入用户名和密码（默认为 admin）；

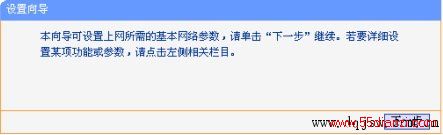

2）成功登录后会弹出一个设置向导的画面（如果没有自动弹出，可以单击管理员模式画面左边“设置向导”菜单），单击“下一步”，进入上网方式选择画面；

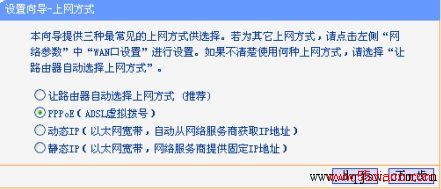

3）选择上网方式为 PPPoE，（ADSL虚拟拨号），单击“下一步”；

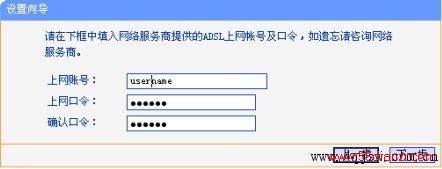

4）填入ISP提供的上网帐号和口令，单击“下一步”；

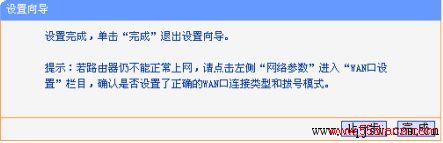

5）单击“完成”；
6）选择菜单“网路参数—LAN口设置”，选择需要的网段（如：192.168.1.1）
2、VPN通道设置
在启动和登录成功以后，我们进行VPN的连接，在“VPN”菜单下，有“IKE”、“IPsec”和“安全联盟列表”三个子项。
1）IKE 设置：

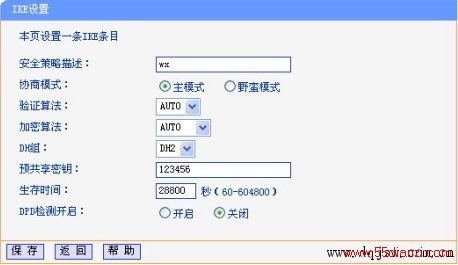

点击“IKE”菜单，进入IKE 安全策略条目设置界面：

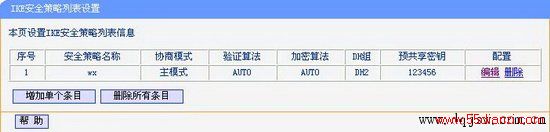

设置完后，IKE安全策略列表中会出现信息条目：
注意：两边的IKE设置要确保完全一致。
2）IPsec设置：

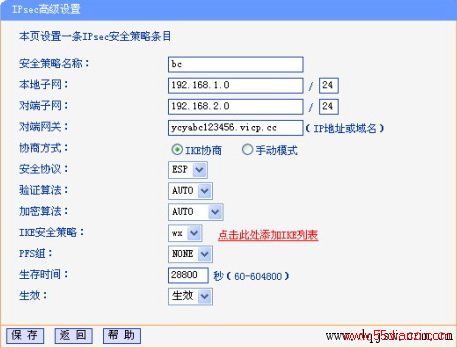

点击“IPsec”菜单，进入IPsec 安全策略条目设置界面：

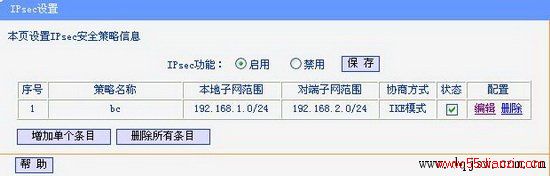

设置完后，IPsec安全策略列表中会出现信息条目：
3）点击“完全联盟列表”菜单，此时在完全联盟列表中会出现一对VPN通道连接：
3、动态DNS参数设置

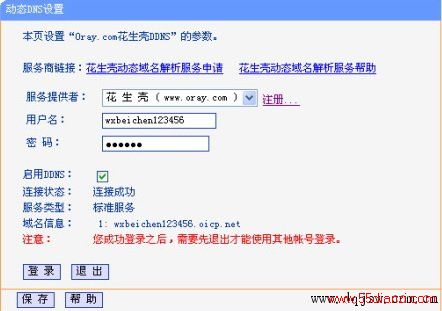

TL-R400VPN路由器，使用的是花生壳动态域名解析服务器，注册域名，将域名信息填入：
完成本地路由器的设置。
4、远程路由器的设置方法和本地路由器类似：
注意：两边的IKE设置要确保完全一致。
二、BCNet-S7模块参数设置（以BCNet-S7PPI为例）

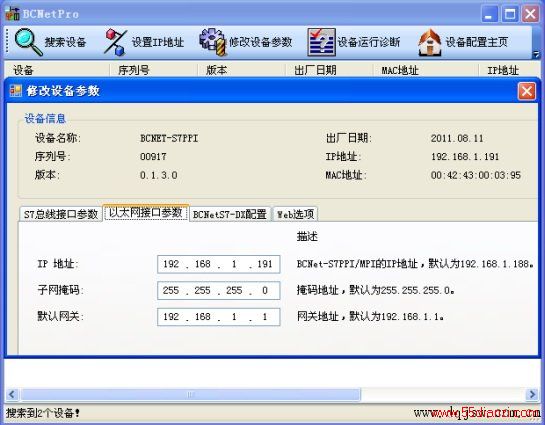

1、BCNet-S7PPI参数设置，将IP设在路由器的网段上；
2、远程软件访问（以西门子S7200编程软件MicroWIN为例）(信息来源：www.55dianzi.com）

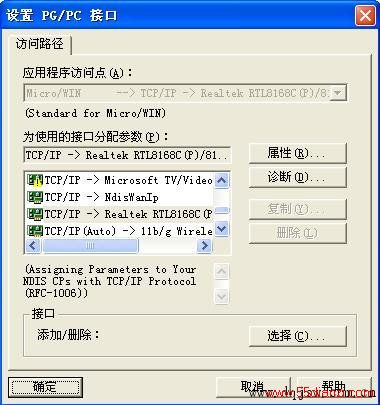

1）打开MicroWIN，设置 PG/PC 接口，指向计算机网卡；

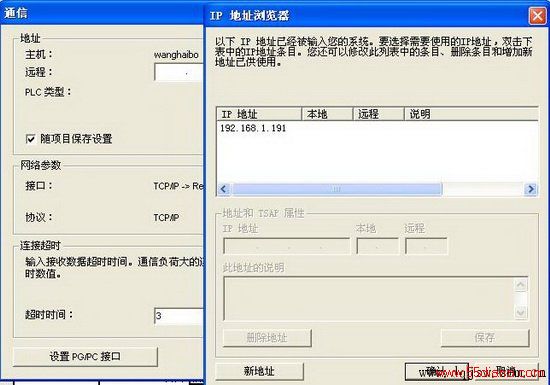

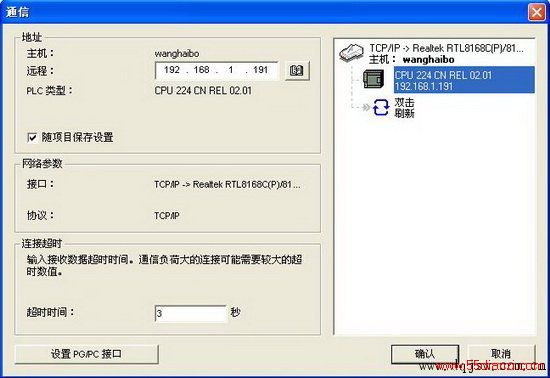

2）点击“通信”，填入 BCNer-S7PPI 的 IP 地址（192.168.1.191），保存；
3）“双击刷新”，找到plc，点击“确定”
这样就可以通过Internet对远程的西门子PLC进行程序上下载、诊断和通讯了。

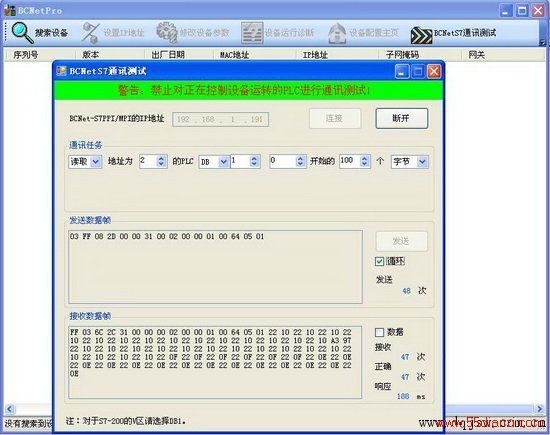

3、远程软件访问（BCNet-S7PPI/MPI可以通过“BCNetPro-BCNet通讯测试”测试通讯）
