1．接地系统的基本要求
    设备、控制系统良好的接地，不仅是保证人身安全所需的“电击防护”措施，而且也是抑制干扰、减小电磁干扰、提高系统可靠性的重要手段，在设计、施工阶段必须予以重视。
  PLC控制系统对接地的一般要求如下：
①系统接地必须良好，对于PLC控制系统，接地电阻应小于4Q。
②接地线必须有足够大的线径，独立安装的PLC基本单元，应使用截面积在2.5nim2以上的黄／绿线与系统保护接地线(PE)连接。
  ③模块化结构的PLC，各模块与机架间一般可以通过模块本身的接地连接端，使得各模块与叽架间保持良好的接地，但机架与系统保护地之间应保证接地良好，应使用截面积在2.5mm2以上的黄／绿线与系统保护接地线(PE)连接。
④系统中的其他控制装置（如驱动器、变频器等）的接地必须同样符合规范，并独立接地。

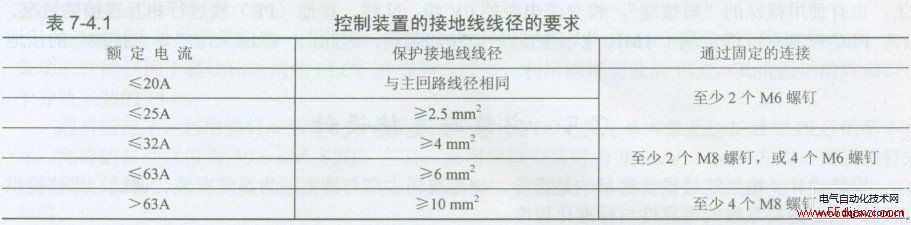

按照DIN EN标准规定，各控制装置的接地线的线径如表7-4.1所示。表中“通过固定的连接”是指控制装置通过导电基座与良好接地的电气柜（元件安装板）进行接地连接时的要求。

    ⑤系统中的各类屏蔽电缆的屏蔽层、金属软管、走线槽（管）、分线盒等均必须保证接地良好。
    2．各类不同接地的处理
    在PLC系统中，主要有以下几种与接地有关的常用“地”，需要根据不同的情况进行分别处理。
    (l)数字信号地
    数字信号地是指系统中各种开关量（数字量）的OV端，如接近开关的OV线、PLC输入的公共OV、晶体管输出的公共OV等。
    数字信号地在PLC控制系统中，原则上只需要按照PLC规定的输入／输出连接方式进行连接即可，无须另外考虑专门的地线，也不需要与PE线进行连接，详见本书7.3节“I/O接口设计”部分。
    (2)模拟信号地
    模拟信号地是指系统中各类模拟量的OV端，如用于驱动器（变频器）的速度给定电压输出、测速反馈输入、传感器输入等。
