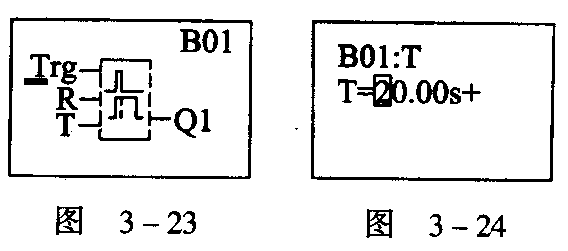

选择T＝20．00s，按OK键，这样，图3—20的断开延时继电器模块LOGO!程序就编好了。
此主题相关图片如下，点击图片看大图：
用上述同样的方法，编出Q2、Q3、Q4的LOGO!方块图程序。
4、修改LOGO！程序 修改LOGO!程序归纳为如下步骤(根据模块的选择方法，按照下列步骤进行)：
(1)将LOGO!切换到编程模式；
(2)从主菜单中选择“Program”；
(3)在编程菜单中选择“EditPrg”；
(4)如果要插入程序，则将光标移到被插入的信号端处，按OK键，然后选择BN(LOGO!方块)、Co(I或Q信号)、GF或SF。
(5)如果要删除程序方块，则将光标移到被插入的信号端处，按OK键，然后选择Co中的“x”；或将被删除程序方块的后一个功能块(也可能是I、Q信号)直接连接到被删除程序方块的前一个功能块(也可能是Q信号)的信号端即可。
5．修改类型错误 在LOGO!中很容易修改类型错误(如没有结束输入，按ESC键返回上一菜单；如已经结束输入，只是简单地再启动)：
(1)将光标移到错误所在位置；
(2)切换到输入模式：OK；
(3)将正确的接线接到输入端。
如新的功能块和原有的功能块有相同的输入号，则只能替换一个功能块。一般说来，可删除原有的功能块并插入新的功能块，可插入任何类型的功能块。
6．显示中的“?” 如已输入—个程序并用韶C键退出“EditPrg”，则LOGO!检查所有功能块的所有输人信号端是否已正确连接。如有输入信号端或参数被遗忘，LOGO!会显示被遗忘的第一个位置，并将所有被遗忘的输入信号端和参数处标记“?”。
7．删除一个程序 按下列步骤删除：
(1)将LOGO!切换到编程模式：同时按左、右和OK键；
(2)将光标“>”移到“Program．．”，然后按OK键；
(3)移动光标“＞”到“ClearPrg”；
(4)确认“C1ear Prg”，按 OK键。
如不想删除程序，将光标“＞”置于“No”，然后按 OK键。
如确认需要删除存储在LOGO!中的程序，将光标“＞”置于“Yes”，然后按OK
键。
编程软件及其使用
LOGO!编程软件既能在计算机上编程，又能在计算机上对所编程序进行调试及仿真。
1．软件运行环境
(1)具有W1ndows3．1或更高的W1ndows95／98或Wlndows NT兼容个人计算机；
(2)硬盘空间容量7M以上。
2．软件安装 安装LOGO!软件，只需简单地遵照安装程序给出的指令，它告诉您如何启动安装程序。
(1)选择Setup．EXE并启动：
——在WINOOWs3．1下通过FileMangager；
——在WINOOWs95／98或WxndowsNT下通过“开始”运行并在命令行输入A：＼Setup；
(2)按照安装程序给出的指令操作。
3、使用LOGOl软件 LOGO!软件完全模仿了LOGO!的面板功能，因此对已了解LOGO!编程菜单的人来说是很容易的。
(1)运行LOGO!软件在W1ndows95／98中，通过开始、程序，Siemens LOGO! Soft V2．1Non Westerm启动运行。
(2)LOGO!软件编程说明
进入LOGO!软件后，显示见图3—25。
