本机设计了40kHz/100W和122kHz/100W双频超声波定时清洗控制系统，并使振板按50~150mm/s的速度进行超声波上下定时扫描清洗。先用40kHz/100W超声波通过空化作用清洗膜丝，去除、粉碎、分散膜丝表面和微孔外表面的胶体和较小颗粒堵塞物，然后再用120kHz高频超声波的热解和自由基（.OH）效应及传质触变效应，氧化、分解去除微孔内的胶体和细菌分泌物，使膜丝恢复膜通量。另外由于将振板设计为“V”型装置，通过超声波的振动传质作用将微气泡聚焦于膜丝，进一步提高了空气中的曝气溶氧率，使超声波膜生物反应器提高消化有机物的效率；此外，由于超声波膜生物反应器时间愈长活性污泥浓度MLSS越来越大，处理的负荷减小，而污泥龄很长 (污泥龄是指在反应系统内，微生物从其生成到排出系统的平均停留时间，也就是反应系统内的微生物全部更新一次所需的时间)，从而大大降低了设备的运行费用，并节省占地面积。
4 结构配置设计参数
该设备是一台全自动处理切割废水的一体化设备，主要由化学处理单元、液体输送系统、膜处理系统、超声波扫描机构、超声波在线清洗装置，以及各种传感器和自动控制系统组成。其中，化学处理单元由空气搅拌，蠕动泵加药；PH调节由PH仪表监测；液体输送全部为sus304不锈钢泵。
膜处理系统采用欧梅塞尔FLEXELL-20膜组件3套，并且具有曝气装置，自动抽吸和反冲洗装置，抽吸压力和反冲洗压力监测装置。
超声波扫描机构扫描顺畅，速度可以调整，轨道为不锈钢。
超声波发生器，工作稳定，有功率指示。
5 设备操作原理
一体化超音波膜生物反应器采用三相五线380V电源输入。接好电源并有良好接地保护后，打开电箱空气开关，再用钥匙打开界面右方旋钮，启动电源；旋钮下方红色按钮为急停按钮，用于机器故障急停。
上电后，点击欢迎画面，输入正确密码；
进入选择画面，有自动画面、手动画面、报警画面、监视画面，时间设定和功能选择六个按钮，点击相应的按钮可进入相应画面。

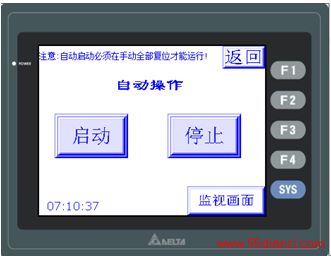

点击“自动画面”进入，如图2所示，画面除有自动运行启动、停止外，还有“监控画面”按钮，点击可进入整机监控画面对机器运行进行实时监控。
图2 自动操作界面

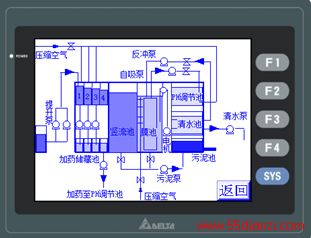

图3 整机监控界面
手动画面可以实现机器的手动操作；为安全考虑，机器动作有诸多保护，在允许的正确的状态下按各按钮才有效。如自吸泵必须在自吸阀打开的前提下才能打开，关闭自吸阀前必须先关自吸泵。反冲泵、反冲阀和污泥泵、污泥阀也是一样。其他可单独启动。另还有一个“查看运行”按钮，点击也可进入整机监控画面对机器运行进行实时监控。
