电气系统简介

电气系统简介

点击数:7808 次   录入时间:03-04 11:55:02   整理:http://www.55dianzi.com   PLC入门


PLC初级培训
第一章    电气系统

一、设备电气系统结构简介   设备电气系统一般由以下几部分组成

1、 执行机构:执行工作命令
陶瓷行业中常见的执行机构有:电动机(普通、带刹车、带离合)、电磁阀(控制油路或气路的通闭完成机械动作)、伺服马达(控制调节油路、气路的开度大小)等。
2、 输入元件:从外部取入信息
陶瓷行业中常见的输入元件有:各类主令电器(开头、按扭)、行程开关(位置)、近接开关(反映铁件运动位置)、光电开关(运动物体的位置)、编码器(反映物体运动距离)、热电偶(温度)、粉位感应器粉料位置)等。
控制中心:记忆程序或信息、执行逻辑运算及判断
     常见控制中心部件有各类PLC、继电器、接触器、热继电器、等。
电源向输入元件、控制中心提供控制电源;向执行机构提供电气
 动力。

 二、简单的单台电动机电气系统

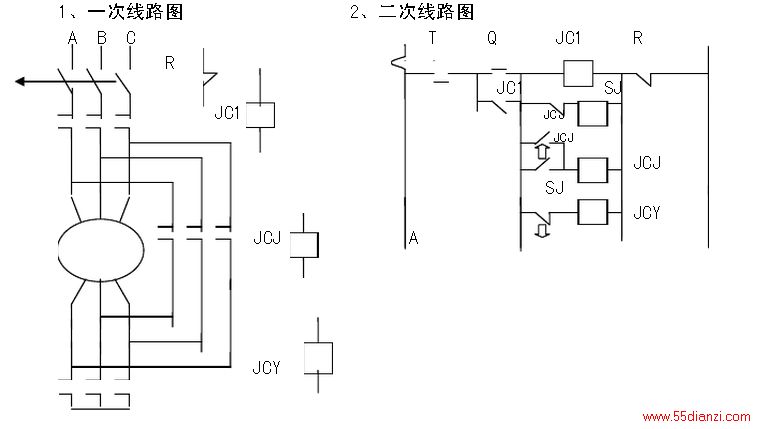

例:一台星——角启动的鼠笼式电动机的电气系统

3、 上图看出,二次回路图中为实现延时控制,要使用一个时间继电器,而在
陶瓷行业中,星——角启动控制可说是一种非常简单的例子,若在陶瓷生产设备上全部采用继电器类来实现生产过程的自动控制,要使用许多的继电器、时间继电器等其它一些电气产品,而该类产品占空间大,且运行不是十分可靠。
