使能输入有效时，把字型输入数据IN左移或右移N位后，再将结果输出到OUT所指的字存储单元。最大实际可移位次数为16。
指令格式： SLW OUT, N （字左移） ；SRW OUT, N （字右移）
例： SLW MW0, 2；SRW LW0, 3

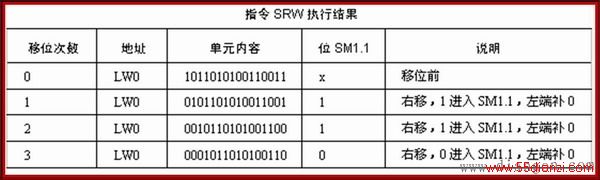

以字右移指令为例，指令执行情况如表所示。
3、双字左移和双字右移，SLD和SRD
使能输入有效时，把双字型输入数据IN左移或右移N位后，再将结果输出到OUT所指的双字存储单元。最大实际可移位次数为32。
指令格式：SLD OUT, N （双字左移）；SRD OUT, N （双字右移）
例： SLD MD0, 2；SRD LD0, 3
（二）循环左移、循环右移
循环左移和循环右移根据所循环移位的数的长度分别又可分为字节型、字型、双字型。
移位数据存储单元的移出端与另一端相连，同时又与SM1.1（溢出）相连，所以最后被移出的位被移到另一端的同时，也被放到SM1.1位存储单元。
例如在循环右移时，移位数据的最右端位移入最左端，同时又进入SM1.1。SM1.1始终存放最后一次被移出的位。
循环移位的类型：
◆ 字节循环左移和字节循环右移
◆ 字循环左移和字循环右移
◆ 双字循环左移和双字循环右移
（三）寄存器移位
SHRB，寄存器移位指令：该指令在梯形图中有3个数据输入端：DATA为数值输入， 将该位的值移入移位寄存器；S_BIT为移位寄存器的最低位端；N指定移位寄存器的长度。每次使能输入有效时，整个移位寄存器移动1位。
